串联谐振试验设备说明

   华意电力是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。  变频串联谐振试验设备，具有体积小、重量轻、安全可靠、等效性好、操作简便和适合于现场使用等优点。整套试验设备主要有：变频谐振电源、励磁变压器、试验电抗器和电容分压器等组成，具有如下技术特点：

◆ 轻巧灵活

  由于变频谐振电源集调压、调频、控制及保护功能为一体，电抗器的Q值较高并且可多级或叠级式、串并联使用，大大减轻系统容量，使得整个系统显得格外轻便灵活，特别适合于现场使用。

◆ 安全可靠

  过电压保护：保护值可设定；

  双重过电流和过热保护：大功率器件的自身保护和软件保护相结合；

  放电保护：当试品击穿、短路或试品放电时，放电保护动作，变频谐振电源自动切断输出，系统提示发生放电保护；

  零位保护：零电压启动、零电压退出；

 ◆ 操作简便

  具有手动试验、自动调谐、自动升压和自动试验等多种试验模式； 大屏幕LCD可方便观察实时数据； 打印机可方便打印试验结果；

工作原理

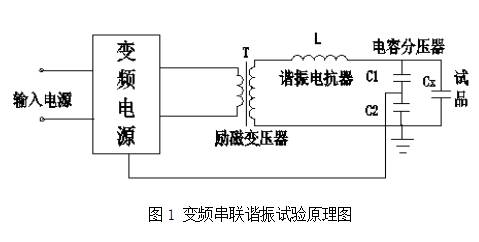

  变频串联谐振试验的工作原理如图1所示。

  变频电源输出30～300Hz频率可调的试验电压，由励磁变压器升压后，经谐振电抗器L和试品Cx形成高压谐振回路，在试品上得到正弦波。

  谐振电抗器可串、并联使用，以保证谐振回路在适当的频率下发生谐振。

  通过调节变频电源的输出频率，使回路处于串联谐振状态；调节变频电源的输出电压幅值，使试品上的高电压达到试验电压的要求。

  电容分压器是纯电容式的，用来测量试验电压。

  当变频电源通过频率和电压的调节，使试验回路达到谐振状态即f=1/(LC

2).此时试品Cx上的试验电压为电源电压的Q倍，品质因素Q一般大于30。 因此可以看出：

【1】  试验电源容量可降低到试品所需容量的1/Q倍，即品质因素Q越高，所需试验电源容量越小。

【2】 当试品击穿时,谐振回路失去谐振条件,高压电路和低压电路的电流会快速减小，对试品破坏小。

【3】 由于谐振电抗器L和试品Cx形成高压谐振回路是一个良好的滤波电路，故试品Cx上的电压波形为良好的正弦波。
