1620kVA/540kV串联谐振耐压试验装置能做多大多长的电缆

XZB-1620kVA/540kV串联谐振能满足的被试品及试验要求：

1、330kVGIS的交流耐压试验，试验频率30-300Hz，试验电压不超过530kV，试验时间1min；

2、330kV主变全绝缘的交流耐压试验，电容量≤0.01-0.019uF，试验频率45-65Hz，试验电压不超过504kV，试验时间1min；

3、满足220kV/1200mm2 电缆长度不超过500米的交流耐压试验，电容量≤0.095uF，试验频率30-300Hz，试验电压不超过216kV，试验时间60min；

4、满足110kV/630mm2 电缆长度不超过1000米的交流耐压试验，电容量≤0.2uF，试验频率30-300Hz，试验电压不超过128kV，试验时间60min；

5、满足35kV/300mm2 电缆长度不超过3000米的交流耐压试验，电容量≤0.5835uF，试验频率30-300Hz，试验电压不超过52kV，试验时间60min；

一、 装置主要技术参数及功能

1.   额定容量：1620kVA；

2.   输入电源：三相380V电压，频率为50Hz；

3.   额定电压：540kV；额定电流：3A ；

4.   工作频率：45-300Hz；装置输出波形：正弦波；

5.   波形畸变率：输出电压波形畸变率≤1%；

6.   品质因素：装置自身Q≥30(f=50Hz)；

7.   保护功能： 对被试品具有过流、过压及试品闪络保护(见变频电源部分)；

8.   测量精度：系统有效值1.5级；

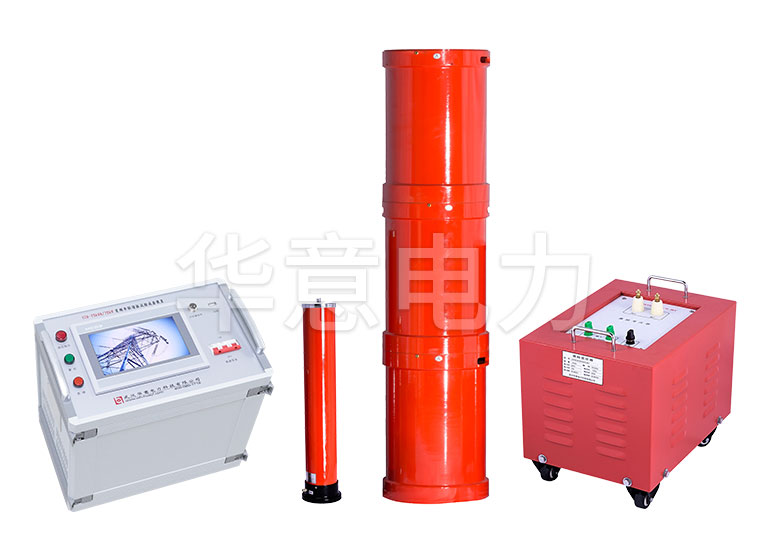

XZB-1620kVA/540kV串联谐振 系统配置及其参数:

系统配置及其参数

1.  激励变压器                1台

○ 额定容量：75kVA；输入电压：0-400V，单相；

○ 输出电压：5kV; 25kV

○ 结    构：油式；重    量：约550kg；

2.  激励变压器（用35kV/300mm2 3km电缆 ）1台

○额定容量：22kVA；输入电压：0-400V，单相；

○输出电压：3kV

○重    量：约125kg；

3.   变频电源                     1台

○额定输出容量：37kW

○工作电源： 380±10%V（三相），工频

○输出电压：0 –400V，单相，

4.  高压电抗器                 2节

○额定容量：810kVA;

○额定电压：270kV；额定电流：3A；

○电 感 量：260H/单节；

○结    构：油式；重    量：约950kg；

5.  高压电抗器                 6节

○额定容量：67.5kVA;

○额定电压：27kV；额定电流：2.5A；

○电 感 量：46H/单节；品质因素：Q≥30 (f=50Hz)；
