串联谐振是怎么谐振的及其原理解析

谐振电路在具有电阻R、电感L和谐振电路在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流位相一般是不同的。如果我们调节电路元件（L或C）的参数或电源频率，可以使它们位相相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下，电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象，并在科学和应用技术上充分利用谐振的特征，同时又要预防它所产生的危害。按电路联接的不同，有串联谐振和并联谐振两种。

串联谐振时，电感电压与电容电压等值异号，即电感电容吸收等值异号的无功功率，使电路吸收的无功功率为0；电场能量和磁场能量都在不断变化，但此增彼减，互相补偿，这部分能量在电场和磁场之间振荡，全电路电磁场能量总和不变 ；激励供给电路的能量全转化为电阻发热。为了维持振荡，激励必须不断供给能量补偿电阻的发热消耗，与电路中总的电磁场能量相比每振荡一次电路消耗的能量越少，电路的品质越好。

串联谐振、串联谐振电路的原理：

随着各个地方电缆的交流试验规程的不断建立和电力系统大容量试品的增多，串联谐振电源电源在电力系统中应用越来越广泛，要求我们对串联谐振的认识不断深入，我们将对串联谐振的原理和串联谐振电源在现场的应用和大家一起展开讨论。

串联谐振的原理：

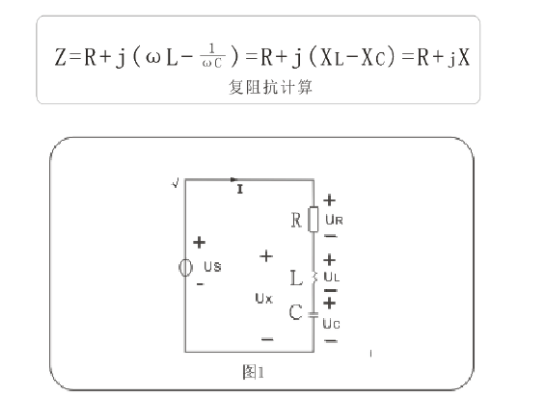

先说谐振的产生，谐振是有R、L、C元件组成的电路在一定条件下的一种特殊现象，我们先带领大家一起来分析R、L、C串联电路发生谐振的条件和谐振时电路的特征，如图1所示，R、L、C串联电路在正弦电压∪的作用下：其复阻抗为：

XZB系列变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
