什么是接地电阻测试仪?

　　具有独特挑战的安全测试仪是接地电阻测试仪。电器技师用这些测试仪检查发电站、配电系统、工厂、通信系统以及避雷器装置中的实际接地系统是否适当。这些测试仪也采用欧姆定律的方法。它们常采用三极或四极配置，其中以三极法接地电阻测试仪最为常见。

　　由于接地电阻值受多种因素影响，所以在不同点测得的电阻与距离并不成线性关系。为了保证接地安装的可靠性，以及验证这些安装，就需要绘制一幅“电阻-距离”图表。一个装置的接地电阻是指接地棒1 和接地棒3之间的62%距离处接地棒2 的接地电阻。如图中所示。　　

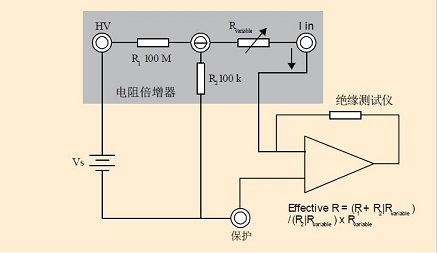

　　图1.将可调电阻设置为100MΩ时，兆欧表读取的有效电阻将增大为1000倍，或者说是100GΩ。　　

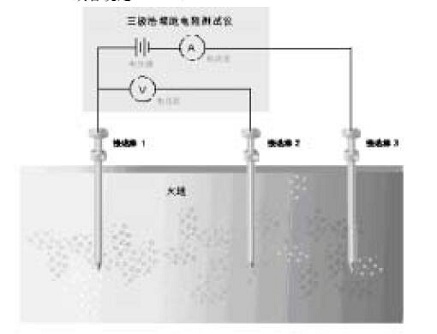

　　图2.三极法测试仪工作时从接地棒3到接地棒1的通路提供一个已知的电流。在电位降法电阻测试中，在通路上的不同点测量返回至被测电极接地棒2的电压。　　

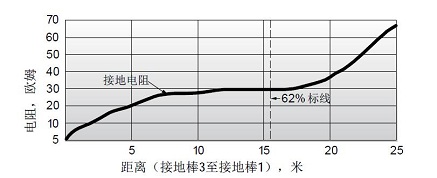

　　图3.将接地棒2从靠近接地棒3一端向接地棒1移动，从而绘制出接地电阻图表。当测试方法适当时，62%点处的电阻值应该位于平坦段上，如图所示。

　　从校准器设计者的角度，面临的挑战是提供一个大的电阻器阵列，使其能够应对这些测试仪提供的交流电流，最高可达400 mA;并且提供足够多的电阻值，使其足以能够检查接地电阻测试仪的性能。如上所述，许多现代的电气/电子校准器采用合成电阻的方法来精确地提供数以百万计的不同输出值，从而彻底检验6.5 位数字多用表(DMM)上的电阻测量功能。采用合成电阻方法的校准器的一个局限性是其不具备处理大电流的能力。它们非常适合于数字表和模拟电压/欧姆表，但是并不能承受接地电阻测试仪提供的数百毫安电流。

　　一个解决方案是采用分立电阻器矩阵，用可以承受这种功率的真实电阻器提供以3.5位分辨率的电阻输出。校准器适用于三极和四极接地电阻测试仪，以及两端/四端欧姆表。
