电容电感测试仪操作和原理

　　电容电感测试仪操作：

　　1、测量电容器

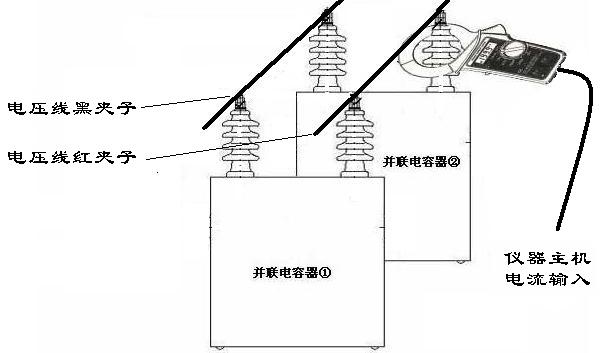

　　测试电压电缆一端接到“电压输出”30V端子上，另一端的电缆夹分别夹在被测电容器组两极的连接母线上;(如右图所示)

　　2、测试电流信号电缆插在“电流输入”输入插头上，另一端连于钳形表上,注意钳形表钳口方向，如右图所示，电压线红夹子与钳形电流表前面板(有显示屏)为同极性，如果接反，测量电压和电流的相角的正负符号错误，也不能正确识别电容或电感试品;

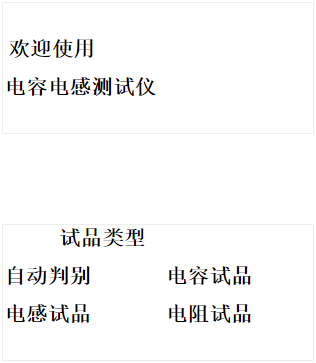

　　打开仪器电源开关，显示：　　

　　3、打开仪器电源开关，显示：

　　4、配合使用“位移”键，屏幕循环显示：自动判别，电容试品，电感试品，电阻试品设置试品类型，通常情况下，采用默认方式：自动，仪器会根据测试电压和电流的相位差确定试品类型，有些情况下，因为试品电容量太小(低于仪器测量下限)，仪器能准确读出电流有效值，但不能测出相角，无法判断试品类型，就需要用户人为设定试品类型;

　　5、设置好“试品类型”，按“确定”键，进入测试，

　　仪器实时采集电压和电流信号，自动计算并显示电压有效值、电流有效值、电压频率、电压—电流的相角(+号为电流超前电压，为容性试品，对应-号为电流滞后电压，为感性试品)，仪器经过多次采集数据后，自动计算出结果。

　　仪器根据电压—电流的相角判断出电容型试品，计算出电容量(单位μF)、阻抗(电容为容抗，电感为感抗)。

　　6、按“打印”键，仪器打印测试结

　　电容电感测试仪注意事项：

　　1、试验电压：不了解试品阻抗的情况下可以先用2V试测，如果试验电流小于1A可以改用30V测量。

　　2、电流检测：钳形CT夹到需要测量电流的部位。例如可以夹到连接电容的引线上而不一定是电容的套管。如果是测量总电流，也可以直接夹到电压引线上。

　　3、钳形CT朝向：要求将电流钳的正面朝向红夹子(即2V或20V)方向，此时仪器自动区分电容、电感或者电阻。

　　4、磁场干扰：建议钳型CT远离仪器1米以上。如果测量一个漏磁严重的电感，建议远离电感1米以上。

　　电容电感测试仪工作原理：　　

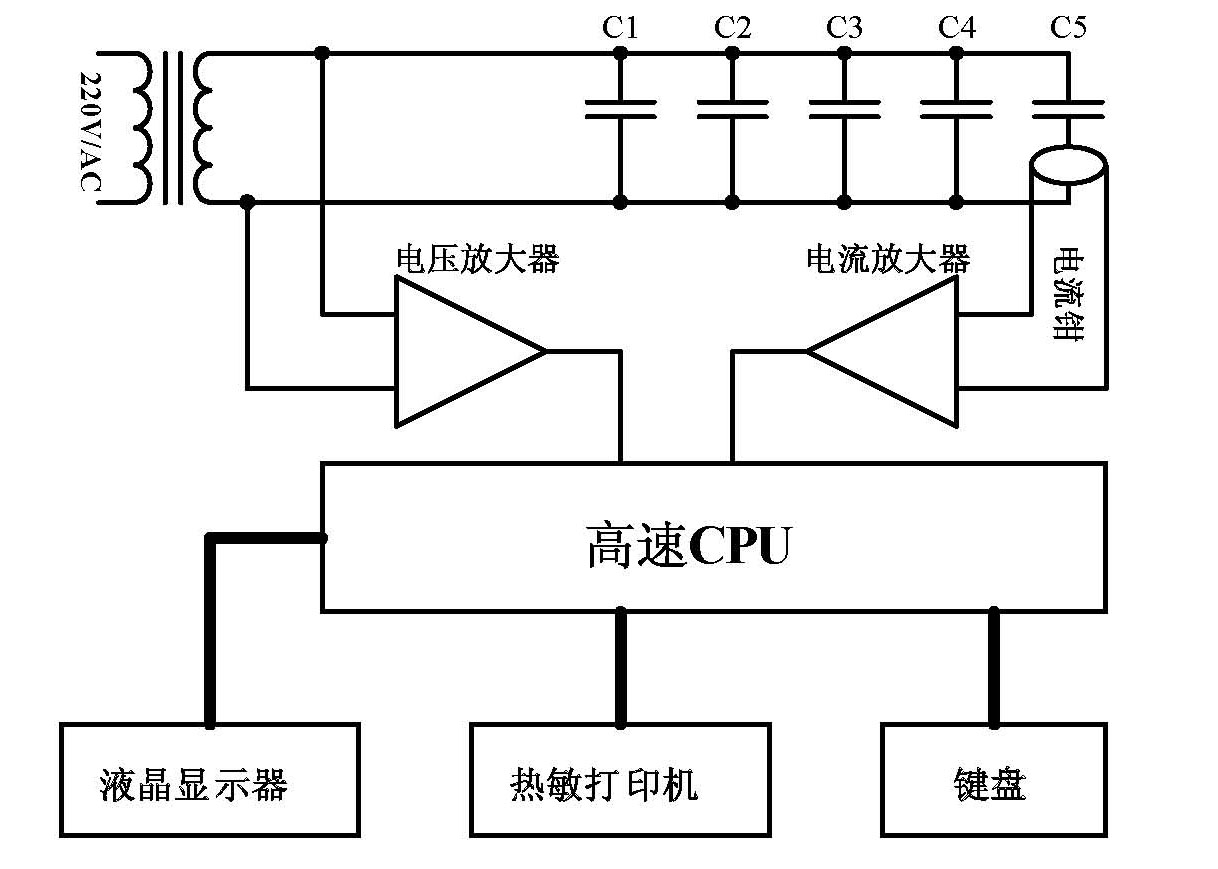

　　变压器输出30V或2V测试电压，通过测试线连接到电容组的两个汇流排上。汇流排电压，又经过测试线引入到仪器内部的电压检测电路上。经过A/D转换器变为数字信号后，通过隔离器件，将信号送到CPU。待测电容Cx的电流，经过钳型CT取样和程控放大后，通过A/D转换器变为数字信号，送到CPU。 CPU将收到的数字信号进行处理，并取得电压 U和电容电流Ic ，然后按：Cx=Ic/ωU计算电容量，ω=2πf,f为频率。
