高压发生器的测量方法有哪几种
发布时间:2020-07-13 14:45:47
浏览次数:3120
高压发生器别名为直高发或者直流高压发生器,它是专门用来检测电力器件的电气绝缘强度和泄漏电流。
一般使用高压发生器都是对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。不同的被试品测量方法也不同。
一、微安表

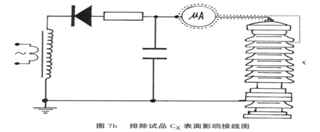

微安表必须有金属屏蔽,应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。
![高压发生器的测量方法有哪几种](/ueditor/php/upload/image/20200713/1594622940759908.jpg)
二、氧化锌、避雷器

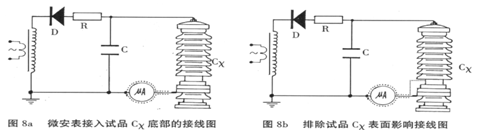

对氧化锌、磁吹避雷器等试品接地端可拆开的情况下,也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。
当要排除试品表面泄漏电流的影响,可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)
![高压发生器的测量方法有哪几种](/ueditor/php/upload/image/20200713/1594622941975214.jpg)
对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电。待试品充分放电后挂好接地线,才允许进行高压引线的拆除和更换接线工作。
最后需要强调的是使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。
