直流高压产生装置
发布时间:2020-07-13 17:00:00
浏览次数:3082
华意电力是一家专业研发生产直流高压发生器的厂家,本公司生产的直流高压发生器在行业内都广受好评,以打造最具权威的“直流高压发生器“高压设备供应商而努力。产品简介
本产品适用于直流耐压试验及测量泄漏电流的专用仪器设备,是电力工业、生产、基建及科研单位对电缆、避雷器、高压电器设备进行绝缘检测试验的必要仪器,也可用于静电技术应用,实验及其他需要直流高压的场合。

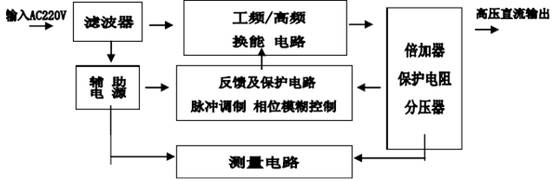

电气工作原理框图
![clip_image002.jpg](/ueditor/asp/upload/image/20160920/14743520945161451.jpg)
高压发生器主要用来在CT主控计算机程序控制下,产生稳定的具有足够功率的高频逆变后的直流高压供给CT球管,同时提供旋转阳极驱动电路电压;灯丝电流控制电路供给球管灯丝产生稳定的管电流。
工作原理简述如下:在高压曝光之前,CT主控计算机发出指令并提供要求曝光的参数条件(KV、MA、KW),本高压发生器(简称本机)接到指令后对本机状态进行检测,确认一切正常后发出高压准备好的信息给CT主机,随后CT主机下达曝光命令并传送曝光控制脉冲到本机,本机启动旋转阳极,激励灯丝电流,调整高压变压器初级电压达到CT要求参数值后,送出高压发生器OK信息并开始产生高压供给球管曝光,在整个曝光期间,不断根据管电流的变化,及时调整高压初级电压以保证整个曝光过程产生平稳的脉冲高压和较为恒定的管电流,一旦检测到高压参数异常,立即切断并报出错误代码。
高压发生器的主要故障集中在四个方面,分别是高压逆变及变压电路、阳极电路、灯丝电路、以及监控电路自身,分别反应出高压不正常,旋转阳极不正常,灯丝电流不正常或自身电路不正常,分析排除时一方面依据故障提示,另一方面要看实际有无损坏东西,烧保险丝,从而能够较快的查出故障所在,排除故障。

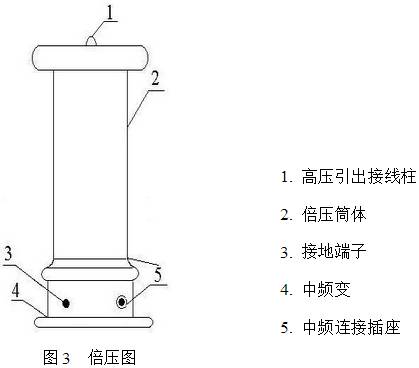

倍压筒说明
![clip_image004.jpg](/ueditor/asp/upload/image/20160920/14743521043014310.jpg)
直流高压发生器具有较高的稳定度和可靠性,具有电压零位合闸保护、过电压保护及电流保护功能,能即时保护仪器和试品的安全。本仪器还具有体积小、重量轻、便于携带、操作方便,连续可调安全可靠等特点,适用于 供电部门现场直流高压试验,例如:电力电缆直流耐压和泄漏试验,磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验如(Y1W/144/320W中性点避雷器、Y10W/204/530W电站型避雷器等)。 可作激光电源,还能用于静电喷涂、静电织绒等场合。其它需要直流高压的场合。

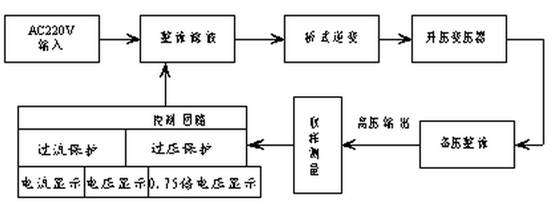

工作原理图
![clip_image002.jpg](/ueditor/asp/upload/image/20160920/14743521686907316.jpg)
外观说明
(1)操作端子
1、接地端:引端应与倍压筒接地端及试品接地端联接为一点后,再与地网相连。
2、输出座:输出高频可调电源至倍压筒。
3、数显电压表:数字显示直流高压输出电压值。
4、数显75%电压表;数字显示直流高压输出75%倍电压值。
5、数显电流表:数字显示直流高压输出电流值(包括试品电流、电流引线电晕电流等)。
6、75%U锁定钮:按下锁定钮时指示灯亮,75%显示锁定。
7、过流保护,当输出电流达额定电流时,仪器自动切断高压,保护被试品。
8、过压保护,当输出电压达额定电流时,仪器自动切断高压,保护被试品
9、高压开,当该灯亮时表示高压已启动。
10、 高压关,当该灯亮时表示高压已关闭,此时没有高压输出。
11、 红按钮,75%U锁定钮。按下锁定钮时指示灯亮,75%显示锁定。
12、 绿按钮:高压回路断开按钮,高压关指示灯亮。
13、 红按钮:高压回路接通按钮,高压指示灯亮。
14、 电压调节钮:顺时方向转动增加输出值。逆时方向转动减少输出值。
15、 电源插座:输入220V、50Hz电源。
16、 电源开关:切断或接通AC220V电源。
17、 保险盒5A
18、 保险盒0.5A

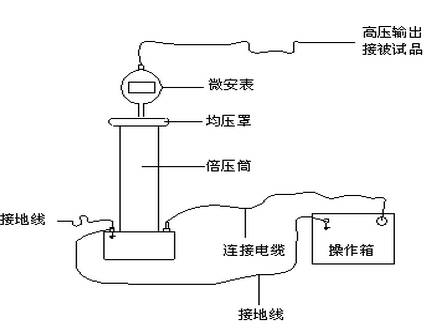

(2)倍压筒与倍压箱连接诗意图
![clip_image004.jpg](/ueditor/asp/upload/image/20160920/14743521749249052.jpg)
