带电电缆识别仪工作原理简介
发布时间:2020-07-14 15:35:07
浏览次数:3326
电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0的相位编码信号,接收机中的单片机对接收的信号经过硬件和软件的滤波后,再进行相位识别。将发射卡钳和接收卡钳的箭头指向电缆终端,当接收机卡钳钳住某根电缆,接收机电流表右偏,同时伴有声光指示。而钳住其它的电缆,电流表左偏,电流方向与被识别电缆的电流方向相反,没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中做出明确判别。又由于被识别电缆上的信号电流强度全线都是一样的,接收卡钳在电缆沿线所接收到的电磁信号强度一致,识别的电缆不受被识别电缆长度的限制。
(一) 电缆识别仪发射机面板布局:
功能介绍
1、指示灯:识别仪工作指示灯。
2、表头:指示输出信号电流的大小。
3、电源输入插座:用仪器所配专用电源线,输入220V、50HZ交流电源。仪器使用时,应独立使用三孔电源插座,插座接地线就近直接接地。仪器使用5A保险丝,损坏时应换同规格保险丝。
4、黑接线柱:用配套的黑色测试线插入此插孔,另一端测试夹接系统地;红接线柱:用配套的红色测试线插入此插孔,另一端测试夹接被测电缆的芯线。
5、电源开关:控制整机电源的通断。
(二) 电缆识别仪接收机面板示意:
功能介绍
1、表头:指示接收信号幅度的大小与极性。
2、电源指示灯:电源开关接通时,指示灯亮。
3、极性指示灯:当识别正确时,该指示灯亮。(呈现出与发射机一致的周期性亮、灭 )变化。
4、电源开关:控制接收机内部电源的接通与关断。
一、仪器性能指标
发射机:
1. 最大脉冲峰值输出电流:20A
2.脉冲重复频率:1次/2秒
3.电源电压:AC220V(±10%)
4.重量: 8kg
接收机:
1.接收机灵敏度: 40dB
2.电源:两节5号电池
3.重量:0.2kg
二、接线方式
1. 直连法(不带电电缆的识别)
⑴ 将被识别电缆终端的任意一好相与系统地短接。在始端将钢铠与系统地断开。
![带电电缆识别仪工作原理简介](/ueditor/php/upload/image/20200714/1594712494642242.jpg)

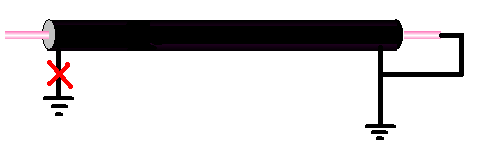

测试步骤一 欲识别电缆测试前连线处理
⑵ 将红夹子线一端接到发射机的红接线柱上,另一端接至被识别电缆的相线上,黑夹子线一端接到发射机的黑接线柱上,另一端可靠地接到系统地上。
![带电电缆识别仪工作原理简介](/ueditor/php/upload/image/20200714/1594712494921666.jpg)

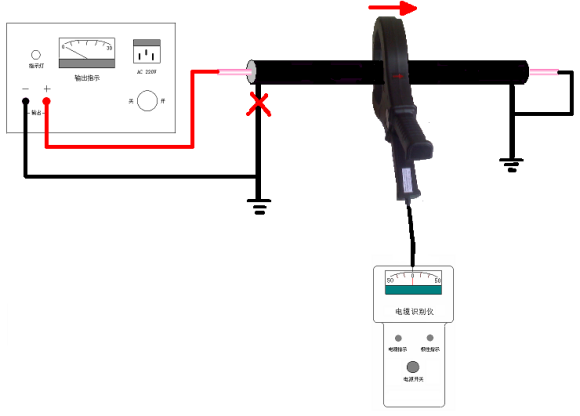

测试步骤二 测试前仪器接线
⑶ 打开发射机电源开关,观察电流表指示。一般情况下,表针摆动满度的2/3即可。
⑷
将卡钳卡在被识别电缆上,卡钳箭头指向电缆终端,应观察到接收机电表指针呈现与发射机电表指针一致的周期性摆动,极性指示灯呈现亮、灭周期性变化,说明识别系统正常。此时可携带接收机至测试现场。
⑸
在测试现场,用卡钳逐条卡住电缆束中的每条电缆。当卡住某条电缆时,(卡钳箭头始终指向电缆终端)接收机表头顺时针呈周期性摆动,极性指示灯呈现亮、灭周期性变化,此电缆即为要寻找的电缆。而卡住别的电缆,表头呈逆时针周期性摆动,但极性指示灯不亮
![带电电缆识别仪工作原理简介](/ueditor/php/upload/image/20200714/1594712495342909.jpg)

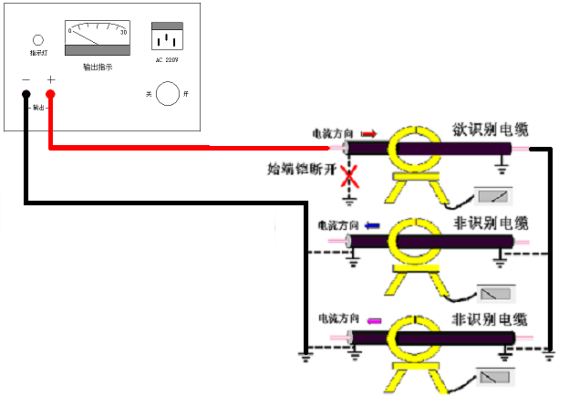

测试步骤三 识别工作判别
警告:为确保人身安全,对已确定的电缆,在维修开锯前,一定要扎钉试验。
2、耦合法(带电识别)
⑴ 接发射源:
发射卡钳的红、黑两个接线插头接在发射源对应的两个红、黑接线柱上,将发射卡钳卡在被识别电缆上。发射卡钳上的箭头指向电缆终端。
⑵ 核对方向:
在距发射卡钳两米(左右)以外的被识别电缆上,用接收卡钳卡住该电缆,其卡钳上的箭头一定要指向电缆终端。此时接收机电流表指针一定是向右偏转,同时有声光指示。如果将接收卡钳的箭头指向发射源端,将不会有声光提示,而且电流表头指针向左偏转。此时可将接收机拿到现场使用,注意卡钳箭头方向始终指向电缆终端。
⑶ 识别:
在识别点,用接收卡钳对各条电缆进行识别。在进行识别时,一定要将接收
卡钳上的箭头始终指向电缆的终端方向,逐条电缆进行卡测。在被识别电缆上,接收机表头指针一定是向右偏转,同时声光报警。而在其余电缆上,接收机电流表头指针一定是向左偏转,没有声光报警。当接收卡钳卡住某一电缆时,接收机电流表头指针向右偏转,同时有声光报警提示的,就是要寻找和识别的那条电缆。
![带电电缆识别仪工作原理简介](/ueditor/php/upload/image/20200714/1594712495845926.jpg)

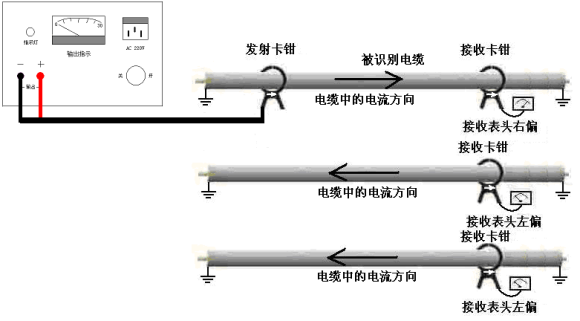

带电电缆识别工作判别
三、注意事项
1、本仪器属于精密设备,在运输和使用过程中,一定要轻拿轻放,以免损坏。
2、仪器使用前,需仔细阅读使用说明书,核对电流方向。
