华意电力是一家专业研发生产直流高压发生器的厂家,本公司生产的直流高压发生器在行业内都广受好评,以打造最具权威的“直流高压发生器“高压设备供应商而努力。
产品特征
1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用
2、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高
3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全
4、采用最先进技术、工艺制造,率先应用中频倍压电路,采用最新的PWM高频脉宽调制技术和大功率IGBT器件,从而使输出高压稳定度更高,纹波系数更小
5、增设高精度0.75UDC1mA功能,为做氧化锌避雷器测量带来极大的方便
6、过电压整定采用了数字拨码开关,能将整定电压值直观显示,显示数值单位为kV,一目了然
7、故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,可快速完全关断直流主回路,从而最大的保护仪器不受损伤
8、倍压筒采用新型材料,轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强
9、机箱采用铝合金机箱,体积小,重量更轻、更美观、更可靠、操作简单、功能齐全,便于野外使用
测量前准备
1.交直流数字高压表属于高压设备,请务必在空旷场地做试验。
2.仪器正常使用应满足:环境温度 0~40℃,湿度≤85%RH。
3.打开低压显示表,看液晶显示数字是否清晰,若显示模糊或没有显示,请检查显示表内部电池.
维护与保养
1.不使用该仪器时应把仪器装箱封闭好,放在阴凉干燥处。
2.每年至少应送上级计量检定部门校准一次,或者返厂校准。

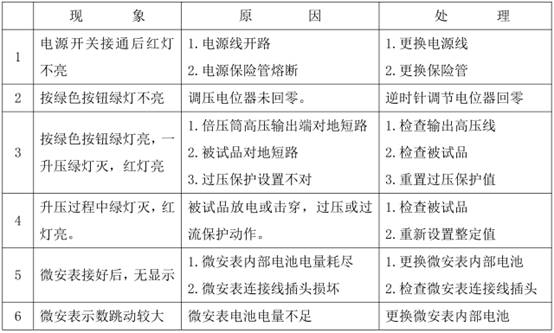

常见故障处理
![clip_image002.jpg](/ueditor/asp/upload/image/20160920/14743388374357389.jpg)
操作说明
直流高压发生器是提供高压直流源的仪器,使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员,必须是具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按《电力安全工作规程》的规定,并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时,应先将两个电源断开点明显断开,同时现场必须保证至少有三个工作人员,这样才能有效的保证使用人员的安全。
主机上的指示灯、开关、表头、旋钮等已标清楚,阅读操作说明书时请参照主机面板功能说明。倍压筒底座侧面的四芯航插座为连接主机的专用插座,侧面的接地端子为连接地线用。附带的高压屏蔽电流表为数显微安表,表顶端上的插孔为连接被试品的线插孔,同时也作为电源控制开关,不用时请拔掉插头。更换电池时请将表头两端的螺丝下掉后,取下后盖,换好电池后请将后盖用螺丝旋紧。
使用前准备
第一步:使用前先检查仪器的完好性,各连接线不应有断路和短路,设备无破裂等。
第二步:将主机、倍压筒放置到合适位置,分别联接好电源线、专用四芯连接线和接地线。主机接地线、倍压筒接地线以及放电棒的接地线均应单独接到被试品的地线上(即一点接地)。严禁各接地线相互串联,应使用仪器配备的专用接地线。
第三步:将电源开关放在关断位置并将电压调节电位器逆时针旋转至零位,过电压保护整定值一般为试验电压的 1.1 倍。
第四步:在打开控制箱面板上的电源开关前一定要确认直流高压发生器接的是 220V 交流电源,仔细检查接线是否正确,同时也要检查高压放电棒的接地线是否可靠。
空载升压试验并验证电压保护整定值
第一步:连接好单相 AC220V 电源,接通电源开关,此时红灯亮,表示电源接通。
第二步:按下绿色按钮,则绿灯亮,表示高压接通。
第三步:顺时针方向平缓调节电压调节电位器,输出端即从零开始升压,主机电压表显示的值为所升电压值,缓慢升压至接近过压保护整定值时后,记录电压表读数,并验证记录值是否为电压整定值的 1.1 倍,并检查主机及高压输出线有无异常现象及声响。
第四步:降压,将调压电位器回零后,按红色按钮,切断高压输出并关闭电源开关。
泄漏及直流耐压试验
在完成 3.2 使用前准备和 3.3 空载升压试验并验证电压保护整定值,确认仪器正常后,即可对试品进行泄露及直流耐压试验。
第一步:在做负载试验前,将高压屏蔽微安表安装在倍压筒上的高压输出端,并将配套的专用高压线分别接到微安表和被试品上。
第二步:检查主机、放电棒、倍压筒、试品连接线、接地线连接是否正确,接地线连接是否可靠,检查高压安全距离是否符合要求后,方可进行高压试验。
第三步:确认仪器无异常后,接通 AC220V 电源开关,此时红灯亮,表示电源接通,按下绿色按钮,绿灯亮,表示高压通,可进行升压试验。
第四步:顺时针方向平缓调节调压电位器,输出端即从零开始升压,升压速度以每秒 3-5kV 上升至试验电压为宜。对于大电容试品升压时则需缓慢升压,且应在高压回路中串接限流电阻,同时监视电流表表头数值不能超过仪器额定电流值。对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓升压至所需的电压(电流)的 95%,再缓慢升至所需的电压(电流)。然后从数显表上读出电压(电流)值。
如需对氧化锌避雷器进行 0.75UDC1mA 测量时,先升至 UDC1mA 电压值,然后按下0.75UDC1mA 按钮(黄色),此时电压即降至原来的 75%,并保持此状态,此时可读取电流。测量完毕后,降压,将调压电位器回零后,按下红色按钮切断高压输出。若需再次升压,按下绿色按钮即可。
第五步:试验完毕后,降压,将调压电位器回零,按下红色按钮,切断高压并关闭电源开关。
第六步:对于氧化锌避雷器等小电容被试品,一般通过倍压通内部分压电阻放电。对电缆等大电容被试品一般要待被试品电压自放电至试验电压的 20%以下,再通过配套的放电棒进行放电。待被试品充分放电后,将地线挂至高压输出端,才允许进行高压引线的拆除和更换接线工作。使用过程中发现红灯亮、绿灯灭,表示有保护动作,高压断开,此时可按下
列步骤操作:
1.将调压电位器回至零位;
2.关闭电源开关;
3.等待一分钟后,待仪器内部低压电容器充分放电后,再次打开电源开关,
重新进行空载试验,并查明情况后,再次对被试品升压试验。
注意:
1.做任何试验时,一定要按照 3.2 使用前准备→3.3 空载升压试验并验证电压保护整定值→3.4 泄露及直流耐压试验3.2 使用前准备→3.3 空载升压试验并验证电压保护整定值→3.4 泄露及直流耐压试验流程操作。
2.做容性负载试验时,一定要接限流电阻。
3.必要时用外接高压分压器对比主机上的电压。
4.任何针对高压输出端的拆除、更换工作,均应严格按照第六步操作进行。
