华意电力是一家专业研发生产直流高压发生器的厂家,本公司生产的直流高压发生器在行业内都广受好评,以打造最具权威的“直流高压发生器“高压设备供应商而努力。 便携式直流高压发生器采用了九十年代新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。
面板说明

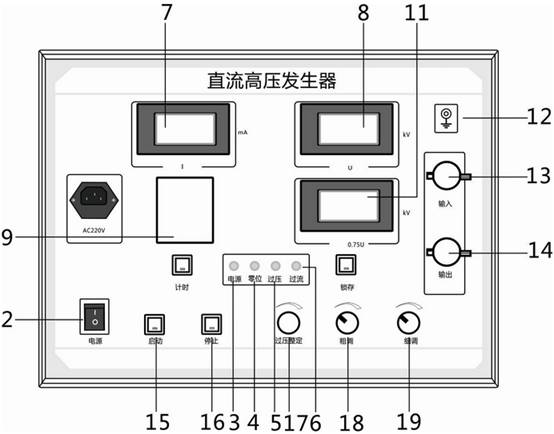

本产品由控制箱和倍压装置两部分组成,其控制面板布置如图2所示。
![clip_image002.jpg](/ueditor/asp/upload/image/20160920/14743348155573713.jpg)
操作方法及步骤
1.操作前准备
将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好,使用前检查其完好性,联接电缆不应有短路和断路;倍压筒应无凝露现象;用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
2.水阻的安装说明
1)在每次试验前将水阻有气孔一端拧开,将水加至淹没导电杆2/3以上,有气孔的一端朝上。
2)试验完毕后将水倒掉,待下次试验前重新灌入。
3.电压整定值校准
1)插上电源线,打开控制箱电源开关2 ,电压显示表8及电流显示表7 ,以及0.75倍电压显示表11显示均为零值。
2)将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位,零位指示灯4 亮。
3)轻按“启动”按键15,“电源”指示灯3(红色)亮。如按“启动”按键15,红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,红色指示灯3亮。
4)顺时针旋转电压粗调旋钮18,当电压接近所需电压值时,再旋转电压细调旋钮19至所需电压为止,这时电压显示值单位为kV,电流显示值单位为mA。
5)反时针调节电压整定旋钮17,使高压关断,此时红色指示灯3灭,“过压”指示灯5 亮。明此时仪器按所要求的输出电压整定,即输出到达所需电压值时自动切断高压,过电压保护。如整定旋钮不调整,每次电压值只能升到整定电压值。如需电压升到额定值,则必须将过压整定旋钮顺时针调至最大。
4.测试
(1)在高压输出端子和地接线柱之间接入试品。
(2)打开电源开关2 ,轻按“启动”按键15,“电源”指示灯3(红色)亮,缓慢调节电压粗调旋钮18和电压细调旋钮19进行测试。测试时电压显示表8指示试验电压值,单位为kV;0.75倍电压显示表11指示试验电压值的75%,单位位kV;电流显示表7指示试验电流值,单位为mA。
(3)在试品测试过程中按下0.75倍电压显示锁存按键20,则0.75倍电压显示表11显示值锁定,维持显示值不便,这样在做氧化锌避雷器试验时很方便地可作为参考电压。
(4)在任何时候按下定时开按键10 ,则启动时间继电器9 ,在计时到达预设的时间时,蜂鸣器发出报警讯响。
(5) 在试验过程中,如果负载电流超过仪器额定输出电流的0-10%时,“过流”指示灯6亮,过流保护,防止损坏试品和仪器。

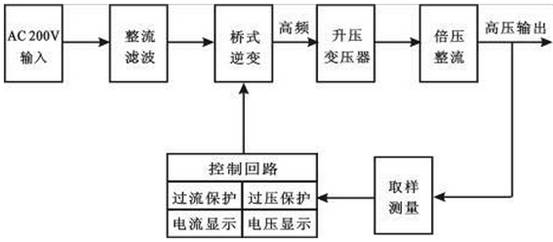

直流高压发生器工作原理:
![clip_image002.jpg](/ueditor/asp/upload/image/20160920/14743348439655134.jpg)
特点:
ZGS直流高压发生器还具有体积小、重量轻、便于携带、操作方便,连续可调安全可靠等特点,适用于:
1、 供电部门现场直流高压试验,例如;电力电缆直流耐压和泄漏试验,磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验。
2、 可作激光电源,还能用于静电喷涂、静电织绒等场合。
3、 其它需要直流高压的场合。
操作步骤
l、首先检查操作箱和倍压筒是否完好和清洁,AC220V电源线和连接电缆不应断路或短路。
2、将操作箱和倍压筒用专用电缆连接好,并留有足够安全的距离。然后,与试品避雷器或者其它负载相连,同时,还应将放电棒接地线连接好。 切记将倍压筒、操作箱、被试品、放电棒接地!
3、检查全部电路连线,并确认无误后,进行下述空载试验。
4、将电源开关置于“分”位置,将高压输出调节旋钮逆时针旋到底,合上电源开关,表头有显示,按合闸按钮,听见“啪”声,表示继电器合上,并有轻微振荡声,顺时针缓缓调节输出旋钮,调至所需电压值。如果需要使用过流、过压保护功能,请将过流、过压保护调节旋钮置于相应位置。
5、过压保护功能:当用户在做试验时为了保证该机不被损坏,当负载电压超过该机额定输出电压时,防止过电压损坏设备,可采用过压保护来防止这种情况发生。首先按要求进行接线后,将试品断开,空载升压至所需保护电压值,缓慢调节过压保护旋钮,一直到该机产生保护,过压指示灯亮,然后将输出调节旋钮归零,关掉电源,放电后进行试品连结,再进行升压试验。
6、过流保护功能:当用户在做试验时,为了保证该机不被损坏,当负载电流超过该机额定输出电流时,这时过流保护动作,高压无输出,同时过流指示灯亮。这时应关掉高压和电源开关,查清原因后再进行试验。
