论直流高压发生器在电力系统中的作用
发布时间:2020-07-15 15:43:12
浏览次数:2798
直流高压发生器采用工艺技术制造。脉冲串逻辑阵列调制,采用大功率IGBT器件,相位模糊控制,从而使输出稳定度更高,纹波更小,频率高达100kHz。体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全,是电力系统21世纪换代产品。

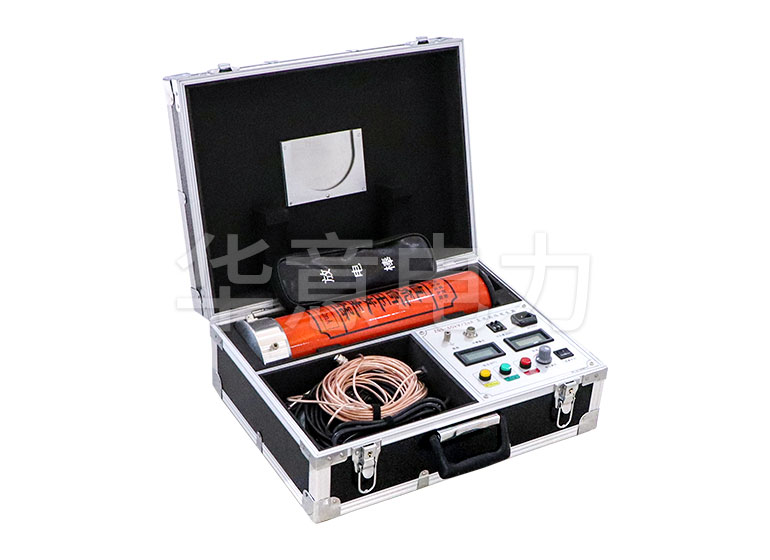

![论直流高压发生器在电力系统中的作用.jpg ZGS-一体式直流高压发生器.jpg](/ueditor/php/upload/image/20200715/1594800007710670.jpg)
直流高压发生器在电力系统中的作用:
一、测量绝缘电阻
应分别在每一相上进行,其他两相导体,电缆两端的金属屏蔽或金属护套和铠装层接入。对于该项试验,只要注意到电缆是容性设备,对容性设备做绝缘电阻和吸收比时应注意到的情况。例如:试验前后的充分放电,先起火后搭接,先断连后停电摇表等。
二、直流耐压和泄漏电流试验
油纸绝缘的电缆只做直流耐压,不做交流耐压。因为交流Ig增大有可能导致热击穿;热态时,电场分布不均匀,易损伤电缆,应注意:电缆芯线接负极性:电缆受潮后,水分带正电荷,如果芯接负极性,水分会向芯线集中,绝缘中水分增加,泄漏电流增大,易发现缺陷。如果芯线正极性,水分向铅包渗透,绝缘中水分减少,泄露电流下降,不易发现缺陷。
直流高压发生器主要用于直接操作氧化锌避雷器,电力电缆,发电机,高压开关等电气设备高压测试和泄漏测试,用于获得被测电气设备的绝缘强度。
使用方法为:在做大电流试验时,按本产品的电路图正确接好工作线路。根据输出电流的大小,挑选好大、小量程开关的位置。先将调压器回到零,再按下起动测试到按钮,此时,手持调压器手柄顺时针方向渐渐旋转调压器的手轮并凝视电流表,直到所需的电流值为止,试验到所定的值后立马上调压器手轮反时针方向回零,按下停止按钮,切断电源。
