500kV氧化锌避雷器电气试验:
1.1 绝缘电阻测量
1.1.1 此项目周期不超过3年。
1.1.2 采用2500V兆欧表,分别测量三节避雷器的绝缘电阻,其值分别不小于2500 MΩ
1.1.3 然后测量底座绝缘电阻,拆开底座上部与带电测试仪之间连接线。
1.1.4 采用2500V兆欧表进行绝缘测量,其数值与以前测量值相比应无明显变化。
1.2 直流1mA电压(U1mA)及0.75U1mA下泄漏电流测量
1.2.1 此项目周期不超过3年。
1.2.2 用绝缘杆将直流高压发生器的高压引线接于上节避雷器上端,高压引线与地面等保持足够的安全距离。
1.2.3 上节避雷器下端接一直流微安表负极端子,直流微安表放置在绝缘板上,正极端子牢靠接地。
1.2.4 直流高压发生器升压箱及调控箱引线外壳接地,放电棒接地。
1.2.5 指定专人监护、专人读表、专人操作,所有工作人员与高压部分保持3米以上的安全距离。
1.2.6 进行直流加压,在微安表达到1000μA时,立即读出高压峰值表电压值,其总数值不小于565kV,且与初始值相比,变化不应大于±5%。
1.2.7 将其电压降到0.75倍,读出微安表数值,0.75U1mA下泄漏电流不应大于50μA。
1.2.8 降压,拉开电源,放电,用绝缘杆进行换线,继续进行下节试验,方法同上。

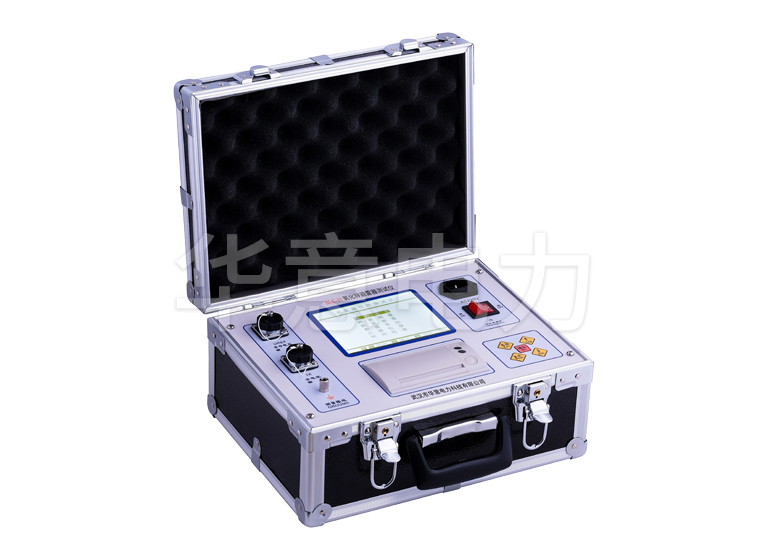

![高压氧化锌避雷器的绝缘电气试验方法.jpg 高压氧化锌避雷器的绝缘电气试验方法.jpg](/ueditor/php/upload/image/20200715/1594802882152712.jpg)
2. 220kV氧化锌避雷器电气试验
2.1 绝缘电阻测量
2.1.1 此项目周期不超过3年。
2.1.2 采用2500V兆欧表,分别测量两节避雷器的绝缘电阻,其值分别不小于2500 MΩ
2.1.3 然后测量底座绝缘电阻,拆开底座上部与带电测试仪之间连接线。
2.1.4 采用2500V兆欧表进行绝缘测量,其数值与以前测量值相比应无明显变化。
2.2 直流1mA电压(U1mA)及0.75U1mA下泄漏电流测量
2.2.1 此项目周期不超过3年。
2.2.2 用绝缘杆将直流高压发生器的高压引线接于上节避雷器上端,高压引线与地面等保持足够的安全距离。
2.2.3 上节避雷器下端接一直流微安表负极端子,直流微安表放置在绝缘板上,正极端子牢靠接地。
2.2.4 直流高压发生器升压箱及调控箱引线外壳接地,放电棒接地。
2.2.5 指定专人监护、专人读表、专人操作,所有工作人员与高压部分保持3米以上的安全距离。
2.2.6 进行直流加压,在微安表达到1000μA时,立即读出高压峰值表电压值,其值不小于290kV,且与初始值相比,变化不应大于±5%。
2.2.7 将其电压降到0.75倍,读出微安表数值,0.75U1mA下泄漏电流不应大于50μA。
2.2.8 降压,拉开电源,放电,用绝缘杆进行换线,继续进行下节试验,方法同上。
3. 发电机出口氧化锌避雷器电气试验
3.1 绝缘电阻测量
3.1.1 此项目周期不超过3年。
3.1.2 采用2500V兆欧表,测量避雷器的绝缘电阻,其值分别不小于1000 MΩ
3.1.3 然后测量底座绝缘电阻,拆开底座上部与带电测试仪之间连接线。
3.1.4 采用2500V兆欧表进行绝缘测量,其数值与以前测量值相比应无明显变化。
3.2 直流1mA电压(U1mA)及0.75U1mA下泄漏电流测量
3.2.1 此项目周期不超过3年。
3.2.2 将直流高压发生器的高压引线接于避雷器上端,高压引线与地面等保持足够的安全距离。
3.2.3 避雷器下端牢靠接地。
3.2.4 在直流发生器高压部分接上微安表。高压直流发生器升压箱及调控箱引线外壳接地,放电棒接地。
3.2.5 指定专人监护、专人读表、专人操作,所有工作人员与高压部分保持足够的安全距离。
3.2.6 进行直流加压,在微安表达到1000μA时,立即读出高压峰值表电压值,其值不小于49.7kV,且与初始值相比,变化不应大于±5%。
3.2.7 将其电压降到0.75倍,读出微安表数值,0.75U1mA下泄漏电流不应大于50μA。
3.2.8 降压,拉开电源,放电。
4. 10kV氧化锌避雷器电气试验
4.1 绝缘电阻测量
4.1.1 此项目周期不超过3年。
4.1.2 采用2500V兆欧表,测量避雷器的绝缘电阻,其值分别不小于1000 MΩ。
4.2 直流1mA电压(U1mA)及0.75U1mA下泄漏电流测量
4.2.1 此项目周期不超过3年。
4.2.2 将高压直流发生器的高压引线接于避雷器上端,高压引线与地面等保持足够的安全距离。
4.2.3 避雷器下端牢靠接地。
4.2.4 在直流高压发生器高压部分接上微安表。直流高压发生器升压箱及调控箱引线外壳接地,放电棒接地。
4.2.5 指定专人监护、专人读表、专人操作,所有工作人员与高压部分保持足够的安全距离。
4.2.6 进行直流加压,在微安表达到1000μA时,立即读出高压峰值表电压值,其值不小于25kV,且与初始值相比,变化不应大于±5%。
4.2.7 将其电压降到0.75倍,读出微安表数值,0.75U1mA下泄漏电流不应大于50μA。
4.2.8 降压,拉开电源,放电。
