变压器绕组变形测试仪操作注意事项
发布时间:2020-07-16 16:16:17
浏览次数:2661
电力变压器的内部结构故障检测的必备工具,根据对变压器内部绕组特征参数的测量,该变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。

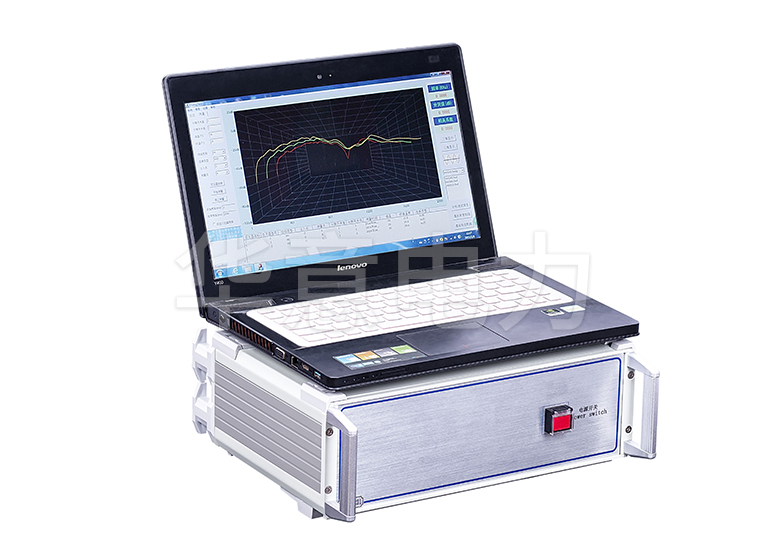

变压器绕组变形测试仪由测量部分及分析软件部分组成,测量部分是由信号生成及信号测量组成的黑匣子,分析部分由笔记本电脑完成,测量部分通过USB或网络与笔记本电脑连接。它用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器。
![变压器绕组变形测试仪操作注意事项.jpg 变压器绕组.jpg](/ueditor/php/upload/image/20200716/1594887848592234.jpg)
电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击,在短路电流产生的强大电动力作用下,变压器绕组可能失去稳定性,导致局部扭曲、鼓包或移位等变形现象,这样将严重影响变压器的安全运行。因此,变压器绕组变形测试仪在电力系统中的作用就显得十分重要了,那我们在操作变压器绕组变形测试仪要注意哪些事项呢?
1、检查变压器接地状况是否良好,套管引线应全部解开。
2、详细记录被试品的铭牌数据及原始工况有否异常,以及被试品变压器当前测试状况下的分接开关位置,并仔细输入被试品情况登记窗。
3、对刚退出运行的变压器进行测量,测量前应尽量让其散热降温;但在整个测量过程中应停止对其所施的降温手段,保持温度,以免测量过程中温度变化过大而影响测量结果的一致性。
