电容测试仪的工作原理及测量方法
发布时间:2020-07-16 16:31:29
浏览次数:3897
工作原理:全自动电容
工作原理:全自动电容电感测试仪由于采用标准电容器,被试电容器同步采样技术,可不受电源电压波动的影响;加之测量过程是全自动进行的,避免了手动操作引起的误差,因此具有稳定性好,重复性好,准确可靠的特点。
仪器特点:
①。现场测量单个电容器需拆除连接线,不仅工作量大而且易损坏电容器。
②。电容表输出电压低而导致故障检出率低。
③。测量电抗器的电感。

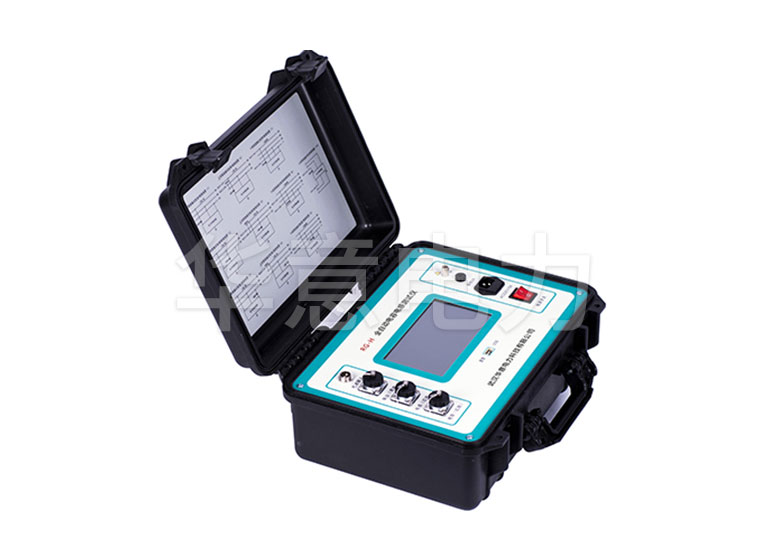

![电容测试仪的工作原理及测量方法.jpg 主图RG-H-全自动电容电感测试仪.jpg](https://www.wh-huayi.com/ueditor/php/upload/image/20200716/1594886729848733.jpg)
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外,它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用,具有一机多能的功效。武高电测有设备。
全自动电容电感测试仪的工作原理:
全自动电容电流测试仪,直接从PT的二次侧测量配电网的电容电流,与传统的测试方法相比,该仪器无需和一次侧打交道,因而不存在试验的危险性,无需做繁杂的安全措施和等待冗长的调度命令,只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
由于从PT开口三角处注入的是微弱的异频测试信号,所以既不会对继电保护和PT本身产生任何影响,又避开了50Hz的工频干扰信号,同时测试仪的输出端可以耐受100V的交流电压,若测量时系统有单相接地故障发生,亦不会损坏PT和测试仪,因而无需做特别的安全措施,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠。
电容器电容量测量方法:
1、检测10pF以下的小电容:因10pF以下的固定电容器容量太小,用万用表进行测量,只能定性的检查其是否有漏电,内部短路或击穿现象。测量时,可选用万用表R×10k挡,用两表笔分别任意接电容的两个引脚,阻值应为无穷大。
2、检测10PF~001μF固定电容器:通过判断是否有充电现象,进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上,且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。
