开关柜通电试验装置的使用方法
发布时间:2020-07-20 16:40:00
浏览次数:3694
开关柜通电试验装置用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。
操作方法:
1、 三相四线交流电压0-450V 可调输出
(1)将三相四线电源接入通电试验台,合上通电试验台面板上总电源开关,此时“电源电压”电压表指示电源电压,转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。“
(2)以上准备工作完成后,按一下“交流操作电压”单元的“合闸”按钮,指示灯红灯亮,该回路接通,再按一下下面板“输出调节”单元的“合闸”按钮,红灯亮,调压器受电,顺时针调节“输出调节”三相调压器手柄,同时观察“交流操作电压”的电压表,直至所需电压值;如果需要0-450V三相电压输出,将后接线板“三相0-380V输出”接线柱旁边空气开关合上;如需交流操作电压输出,则将后接线板“交流操作电压”接线柱旁空气开关合上,将后接线板“交流220V”接线柱旁空气开关合上,有0-220V交流电压输出。测试完成后,逆时针旋转三相调压器手柄至电压为零,分别按下“分闸”按钮;测试即告完成。

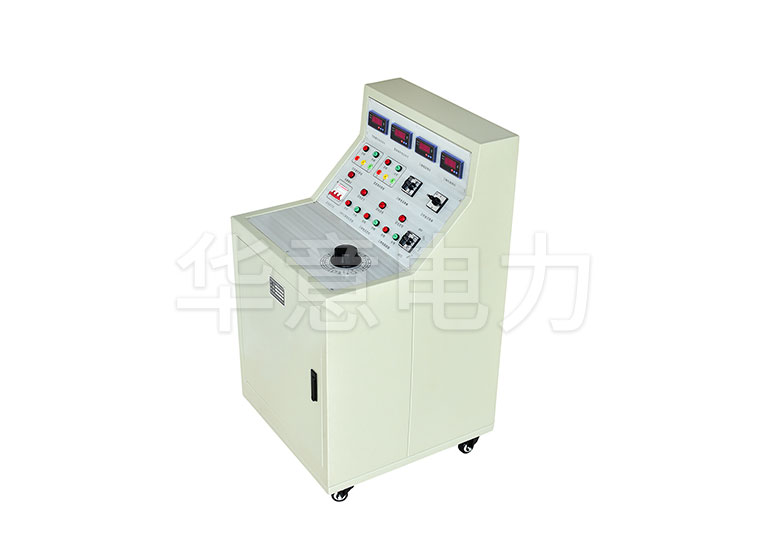

![开关柜通电试验装置的使用方法.jpg KGG-H-高低压开关柜通电试验台.jpg](/ueditor/php/upload/image/20200720/1595234621469678.jpg)
2、三相四线交流电流0-10A 可调输出
将三相四线电源接入通电试验台,合上通电试验台面板上总电源开关,此时“电源电压”电压表指示电源电压,转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。“
(1)以上准备工作完成后,按一下“三相交流电流”单元的“合闸”按钮,指示灯红灯亮,该回路接通,再按一下下面板“输出调节”单元的“合闸”按钮,红灯亮,调压器受电,顺时针调节“输出调节”三相调压器手柄,同时观察“三相交流电流”的电流表,直至所需电流值;旋转“三相交流电流”转换开关可分别读三相电流,意注转换开关在任何时候不应置于“0”位置;0-10A三相交流电流输出时,还要合上后接线板上“三相交流0-10A”接线柱旁边的空气开关。测试完成后,逆时针旋转三相调压器手柄至电压为零,分别按下“分闸”按钮;测试即告完成。
3、直流0-260V 可调输出
将三相四线电源接入通电试验台,合上通电试验台面板上总电源开关,此时“电源电压”电压表指示电源电压,转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。“
(1)以上准备工作完成后,按一下“交流操作电压”单元的“合闸”按钮,指示灯红灯亮,该回路接通,再按一下下面板“输出调节”单元的“合闸”按钮,红灯亮,调压器受电,顺时针调节“输出调节”三相调压器手柄,同时观察“直流操作电压”的电压表,直至所需电压值。0-260V直流操作电压输出时,还要合上后接线板上“直流操作电压”接线柱旁边的空气开关。测试完成后,逆时针旋转三相调压器手柄至电压为零,分别按下“分闸”按钮;试即告完成。
(直流有一个放电过程,一定要得等到电流表指示为零时再拆线)
4、三相交流100V 固定输出
(1)将三相四线电源接入通电试验台,合上通电试验台面板上总电源开关,此时“电源电压”电压表指示电源电压,转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。“
(2)以上准备工作完成后,按一下“三相交流电压”单元的“合闸”按钮,指示灯红灯亮,该回路接通,再按一下下面板“输出调节”单元的“合闸”按钮,红灯亮,同时观察“三相交流电压”的电压表指示为100V,转换“三相交流电压”转换开关,可读出三相间不同的线电压;100V三相电压输出时,将后接线板“100V固定输出”接线柱旁边空气开关合上。测试完成后,分别按下“分闸”按钮;测试即告完成。
以上四路输出,相互联锁,每次只能输出一路电源。
5、直流定输出:12V、24V、36V、110V、220V
(1)将三相四线电源接入通电试验台,合上通电试验台面板上总电源开关,此时“电源电压”电压表指示电源电压,转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。“
(2)以上准备工作完成后,按一下下面板“输出调节”单元的“合闸”按钮,红灯亮
(3)按照测试要求的电压,将“直流固定输出”转换开关转到指示不同电压的位置,即输出该数值的直流电压。合上后接线板上“直流固定输出”接线柱旁的空气开关,直流电压就输出了。在不使用时将档位转到位置以免疏忽时能保证安全。
6、直接合上面板上总电源开关,再将后接线板上对应的空气开关和上,就可得到固定的三相380V和单相220V电源。
华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品。华意电力24小时为您服务:400-060-1718。
