大电流发生器如何安全的操作
发布时间:2020-07-25 15:57:11
浏览次数:3623
大电流发生器在作大电流试验时,按本产品的电路图正确接好工作线路。根据工作电流的大小,选择好大、小量程开关位置。将升流器输出端用大电流导线穿芯于被试电流互感器,形成一闭合回路;再将调压器回到零位,按下工作按钮(绿色),顺时针方向慢慢旋转调压器手轮,注视电流表,直到所需电流值为止,按下计时按钮(黄色)计时器开始计时,试验到所定时间后,立即将调压器手轮反时针方向回零,按下停止按钮(红色),切断电源。

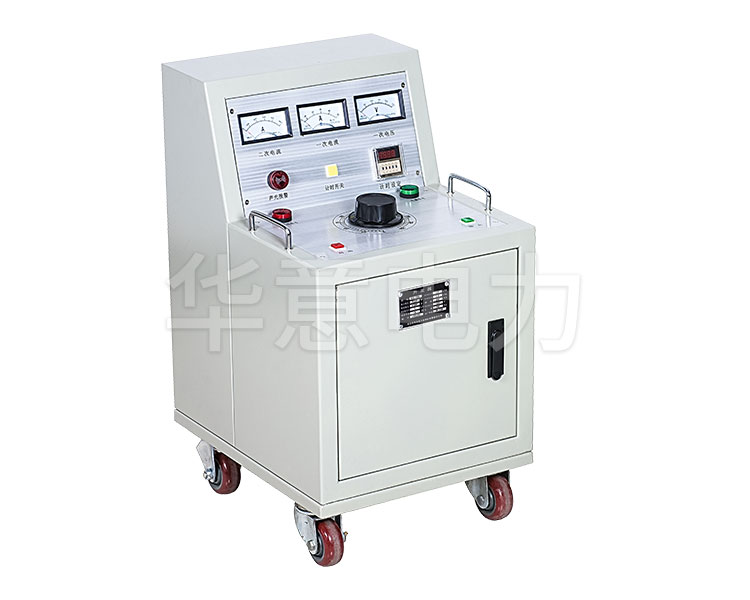

![大电流发生器如何安全的操作.jpg SLQ-大电流发生器.jpg](/ueditor/php/upload/image/20200725/1595664086260456.jpg)
大电流发生器当电压选择开关在时,是指输入电压;在电压选择开关在低档时,是指网络电压,该设备容量是按5min短时工作制设计的,如用于断续工作时,通电时间应小于2.5min,工作周期应大于10min为宜。
开箱验收大电流发生器时,应检查主回路接线端子是否松动,调压器电刷是否接触良好。长期不用时,使用前应用500V兆欧表检查主回路对地绝缘电阻,其阻值不应小于0.5兆欧。输入电压符合铭牌上所标的电压值(~220V,~350V),其值差应在-10%~+5%之间,频率为50Hz。
电流档开关不准带负荷操作。大电流发生器操作时,应均匀缓慢旋转手轮,以免损坏调压器。满输出时工作时间不得超过5分钟,断续工作时间应小于2.5分钟,且工作周期应大于10分钟。升流器外壳有接地端子,使用时应良好接地。
