直流高压发生器限流电阻功能有哪些
发布时间:2020-08-08 16:40:12
浏览次数:2625
直流高压发生器适用于电力、铁路、化工、工矿、冶金、钢铁等部bai门对氧化锌避雷器、 磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验。
技术特点
1.体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。
2.采用最先进技术、工艺制造,率先应用最新的PUM智能脉宽调制技术、脉冲串逻辑阵列调
制,采用大功率IGBT器件,利用智能技术提智能率,频率高达40kHz,从而使输出高压稳定度更高,波纹系数更小。
3.首家采用计算机控制技术,在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
4.首创智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(高压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能(如采用发电机作为电源或现场接地不良但仍可试验的情况下。)精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
5.电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
6.增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。
7.倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。
8.倍压筒体用德国技术研制;中频变压器经有关专家特殊设计,体积小、容量大。倍压筒体底座内藏△—Y撑脚,即使用时展成Y形,支撑稳定方便,装箱时缩成△形,藏在底座内。

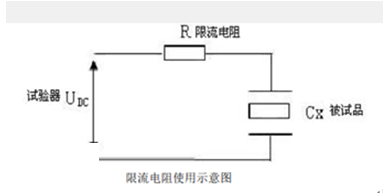

直流高压发生器限流电阻功能说明:在交流或直流高压试验回路中一般均应接入限流电阻 R,如图所示:
![1596876462620921.png 6a600c338744ebf846fcb150d6f9d72a6159a7d4.png](/ueditor/php/upload/image/20200808/1596876462620921.png)
其目的是当被试品 C x 在回路中放电或被击穿时起限制电流作用,不至于高压短路导致试验设备的损坏。但在某些高压试验中可不用接入限流电阻,为此对限流电阻的使用提出以下建议:
1. 对氧化锌避雷器、普通阀式避雷器高压开关和电力变压器等电力设备进行直流高压试验时,可以不用接入限流电阻。
2. 电力电缆或是电力电容器等耐压试验时应在高压回路中串接限流电阻。简单的说,就是当被试品为容性试品时,需加装限流电阻。
限流电阻使用方法:

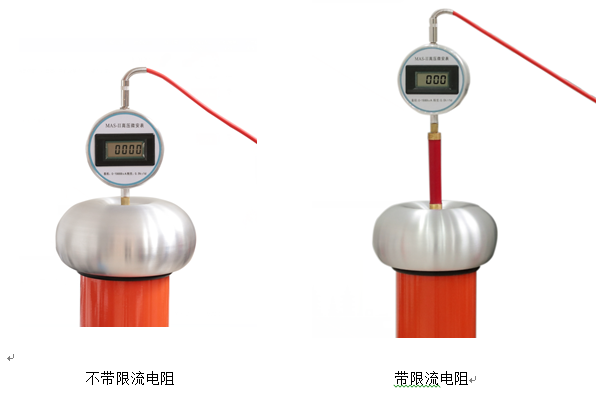

只需将配套限流电阻一端拧到直流高压发生器倍压筒顶部的高压输出端,再将高精度微安表接在限流电阻上,经高压屏蔽线接到被试品上,正常升压试验即可。如下图所示:
![1596876523171074.png d31b0ef41bd5ad6e3bd6b0858ecb39dbb6fd3cb6.png](/ueditor/php/upload/image/20200808/1596876523171074.png)
