接地电阻测试仪的工作原理及测量方法
发布时间:2020-08-18 17:04:00
浏览次数:6864
接地电阻测试仪是电力、邮电、铁路、通信、矿山等部门常用的接地电阻测量装置,它摒弃了传统的人工手摇发电工作方式,采用先进的大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一,是一种操作简单、测量准确的高精密电测仪器。
华意电力是一家专业研发生产接地电阻测试仪的厂家,本公司生产的接地电阻测试仪在行业内都广受好评,以打造最具权威的“接地电阻测试仪“高压设备供应商而努力。
一、接地电阻测试仪的工作原理

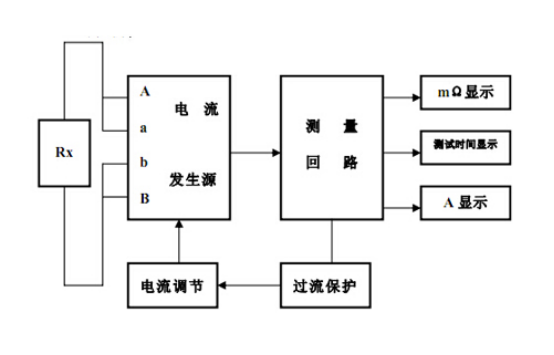

接地电阻测试仪的工作原理很简单,我们以DER2572接地电阻测试仪为例,来看一下它的工作原理图。
二、接地电阻测试仪的测量方法

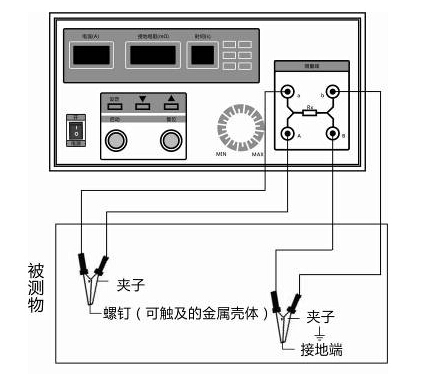

1、接线。将一副(二组)测试线,红线组中粗、细测量棒一端分别插入测试仪“A”、“a”测量端上(粗线对“A” ,细线对“a”) ;黑线组中粗、细测量棒一端分别插入测量仪“B”、“b”测量端上(粗线对“B”,细线对“b”),测量线另一端的夹子分别接被测设备保护可触及的金属壳体和接地端。 注:有的用户将电源线插头上接地端代替被测物接地端,这样给测量带来误差,会增加引线电阻引起的测量值。当大电流流过接地线,接地线会发热,所以所测量时间不宜过长。
2、测试步骤。
a.单次测试。 按一下接地电阻测试仪的“启动”按钮,“测量”指示灯亮。调节面板上的“电流调节”旋钮,至所需测试电流值。此时时间窗口显示剩余测试时间。如被测物合格,测试时间一到,仪器会发出“嘟”一声后,且“合格”指示灯亮,电阻显示窗口示值即为被测物的接地电阻值;当测量电阻值大于报警设定值时,“报警”指示灯亮,待测试时间一到,仪器停止工作,并发出声报警,则判被测物为不合格品。然后按一下“复位”键,仪器退出测量状态,回到初始状态,“测量”指示灯灭。
b.连续测试。 当时间显示窗口显示为“0”时,按一下“启动”按钮,就能连续对被测物进行测试,不必再按动“启动”按钮。测量中结果判断为实时显示值。
在测试仪过程中,当接地电阻测量值超出测量范围时,接地电阻显示窗口显示“――――”,如果被测物上没有电流,则认为不构成回路,接地电阻值无穷大,仪器显示“――――”。
使用接地电阻测试仪时还需注意,当测试电流小于 1A 时, “欠流”指示灯亮;当测试电流大于 30A 时,仪器自动切断电流,停止测试,并且“过流”指示灯亮,接地电阻显示窗口显示“――――”。
DER2572接地电阻测试仪是华意电力自主研发的一款高性价比接地电阻测试仪,它适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值。具有测量准确,操作方便等优点。符合GB4706.1《家用和类似用途电器的安全通用要求》和GB9706.1《医用电气设备安全通用要求》等国家标准中相关条款的试验要求。
