输电线路故障距离测试仪注意事项
发布时间:2020-08-18 17:20:00
浏览次数:2706
3.2 测试中的几个技术问题
1. 波速的测量按以下步骤进行
根据波的传输理论,波在架空线路上传播,遇到开路或短路点时,会发生反射,在线路上产生驻波。波的频率不同,驻波波峰波谷出现的位置则不同。通过改变波的频率,可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的,在已知波速的情况下,就可以计算出线路的长度。
设: f: 注入的信号频率;
v: 注入的信号沿线路传输的速度;
l: 注入信号的波长;
L: 线路长度;
因为: f×l=v
由理论公式推导,可得出:
对于末端短路的线路,当注入的信号频率由低向高变化,在注入点出现第一个驻波波谷时,线路长度为波长的一半,即:
L= l/2=0.5V/F;
对于末端开路的线路,当注入信号的频率由低向高变化,在注入点出现第一个驻波波谷时,线路长度为波长的四分之一,即:
L=l/4=0.25V/F。
据这一结论,就可以计算出故障距离。
输电线路故障距离测试仪带有精确测频电路及对驻波波谷进行检测的模块,可检测出发生驻波时的频率,再根据已有的各电压等级下的波速,换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路,对测量出的各频率下的数据进行记录,可在测试完成后进一步精确分析。
1)将已知长度的被测电缆(假设为500m)接在仪器的输出端口触发工作方式置于“脉冲”法。改变测量范围到636m档,当此屏幕上应有被测电缆的回波脉冲。
2)按动“►”键,使活动光标到回波波谷的起点停下。
3)按上述方改变波速,使故障距离显示为500m,这时所显示的波速即为被测电缆的波速。测试电缆时就可预置此传播速度。
2. 波形比较法
波形比较法是脉冲法的一种特殊方法。其操作步骤是在障碍电缆中,找出一对良好线对,先按脉冲法测试其波形后,按照存储的操作步骤将此波形存储。然后再把障碍线对接在仪器的测试端口上,测得障碍波形。按照调出的操作步骤将良好线对的波形调出。显示屏则同屏显示出障碍线波形和良好线波形,比较两者的差异,即可确定故障。如图11所示。

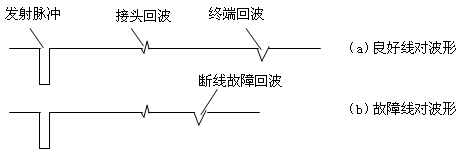

图11 比较法波形
3. 充电
仪器充电时将电源插头插入插孔内,恒流充电保持8小时。
