1.概述
直流高压发生器用于提供直流高压源,用来检测电力器件的电气绝缘强度和泄漏电流,主要适用于电力、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。直流高压发生器采用中频倍压电路,新型直流高压发生器应用PWM脉宽调制技术和大功率IGBT器件,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。
2.外观与通电检查
测试仪外观应完整无破损,不允许有影响计量性能和安全性能的外观缺陷;制造厂名或商标、仪器名称、型号规格、出厂编号等标识应清晰;供电电源电压、频率标志、额定输出电压、额定输出电流应清晰;仪器附件、连接导线、电源线、接地线应齐全;应有专用的接地端钮,且有明显的接地标识。如被校准直流高压发生器技术条件有预热要求时,应先预热后再按要求进行该项试验。开机后,应能正常工作,报警复位键能正常工作;开关、按键、显示屏(或数码)正常工作。
3.电压误差
3.1直流高压分压器法

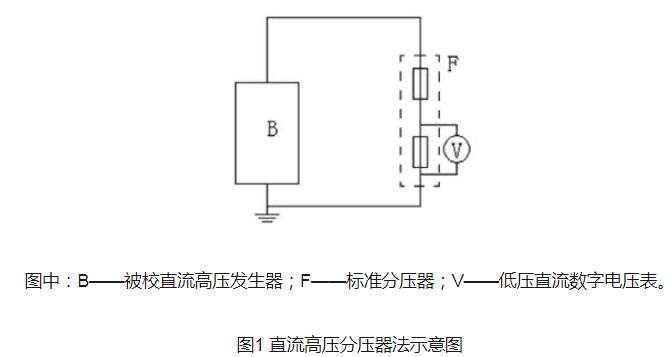

使用标准分压器与低压直流数字电压表作标准,按图1连线。
![直流高压发生器的测试方法和故障排除](/ueditor/php/upload/image/20200819/1597823759754372.jpg)
将标准器与被校直流高压发生器的高电压端对应连接,保证高压端连线与标准器柱体所成角度不小于90°,标准器与被校直流高压发生器接地端可靠接地。
3.2直流高压表法

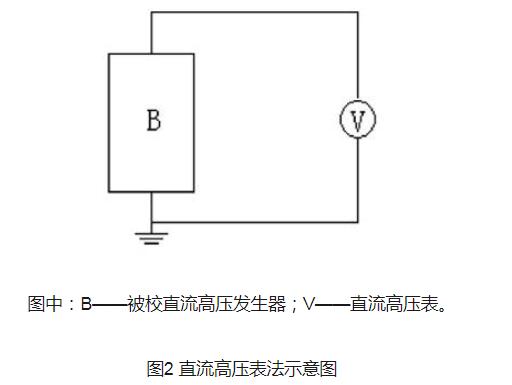

使用直流高压表作标准,按图2连线。
![直流高压发生器的测试方法和故障排除](/ueditor/php/upload/image/20200819/1597823760450287.jpg)
3.3校准点选取与误差计算
对于测量显示为数字式的直流高压发生器,校准点为被校直流高压发生器额定电压的10%至100%。均匀选取10个点,对被校电压在其上升与下降过程中各校准一次。如果被校直流高压发生器的技术条件还规定了其它工作电压范围,则还应增加相应的校准点。对于

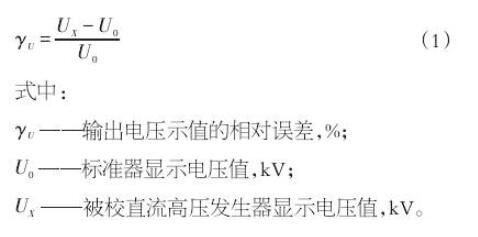

测量显示为指针式或光标式的直流高压发生器,校准点为被校直流高压发生器标有数字的有效刻度点。校准多量程的直流高压发生器时,可根据用户的实际工作需要,只校准某一个量程,或校准几个量程在校准证书中明确标明。测量显示为数字式的高压发生器,电压示值误差用相对误差表示,见式(1)。
![直流高压发生器的测试方法和故障排除](/ueditor/php/upload/image/20200819/1597823761396647.jpg)
1、电源开关打开时,控制箱上的数显表不亮
请检查电源连线及所有保险管,保险管若有损坏时,请按保险管座旁标注的安培数更换新管。
2、若打开电源开关,数显表亮,高压显示灯(绿)不亮,加不上高压。
① 故障显示“回零”灯亮
没有回零位,请逆时针转动高压输出调整钮和微调旋钮回到零位上至“回零”灯灭,即可加高压。
② 故障显示“其它”灯亮有两种现象,1、接地保护,2、断线保护
a. 可能接地线未接好,或地线不可靠接地。请接好可靠的地线,关闭电源,重新启动。
b.可能为连接控制箱与高压塔的电缆未接好,接好电缆请关闭电源,重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头,关闭电源,重新启动。
C.可能控制箱内某一线头脱焊断开,请重新焊接好,关闭电源,重新启动。
3、一切正常,但在未升到额定输出电压的 过程中保护
①故障显示“过流”灯亮
a. 试品短路,或泄漏电流过大。
b. 大电容负载时,升压过快。关闭电源,重新启动,减慢升压速度。
② 故障显示“过压”灯亮
过压保护整定旋钮未置于最大处,请顺时针旋转到最大处,关闭电源,重新启动。
4、当试品高压下发生短路时,由于短路电流大,有可能把所有的故障显示灯均点亮,,这属正常,请排除试品故障后重新启动。
5、试品故障排除后,故障显示灯依然亮,加不上高压。
电源开关兼为故障保护重置开关,请关闭电源开关,重新启动,即可升压。
6、如发现电压表数字波动很大时,请查连接电缆线两头航空插头7脚屏蔽网头和中心屏蔽线头是否脱焊断开,如断开请焊接好。
测量显示为指针式和光标式的,电压示值误差用相对误差表示,见式(2)。
![直流高压发生器的测试方法和故障排除](/ueditor/php/upload/image/20200819/1597823761399224.jpg)
式中:
![直流高压发生器的测试方法和故障排除](/ueditor/php/upload/image/20200819/1597823761620600.jpg)
