当某一条电缆发生故障或因其它原因而停运,并需要进行检修时,如何自多条并列电缆中准确判断出所要处理的停运电缆,是在施工和维修中经常遇到的问题。传统的处理方法是将电缆沟内的电缆全部停运,逐一查找。这样处理停电范围广,停电时间长,效率低,并且在判断错误的情况下,不仅有可能引起误伤运行电缆的事故,浪费了原材料,而且还可能造成人身伤亡的重大事故,严重影响了港口的正常生产作业。所以,这是一项必须解决的技术问题。
基本原理

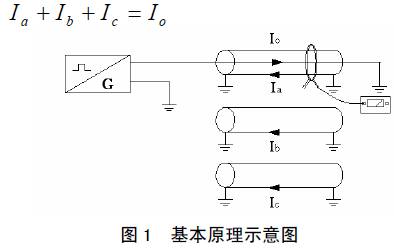

本文所设计的电缆识别仪原理如下:将一脉冲电流按图1 所示的方式注入到停运电缆的缆芯中。设流入停运缆芯的电流为I 0,则流经自身和其它并列电缆外皮的电流分别为Ia 、Ib 和I c(设有3 条并列电缆)。因此:
![clip_image002.jpg](/ueditor/asp/upload/image/20160705/14676823352228376.jpg)
由图1 可知,脉冲电流在停运电缆周围产生的磁场幅值与其它运行电缆周围产生的磁场不同。因此,当用钳形传感器将电缆周围变化的磁场信号转换成电信号,再对这一电信号进行相应的处理和显示,就能很容易的判断出哪一条是停运电缆了。如果钳形传感器感应不到任何信号,或所感应到的信号频率与脉冲信号发生器输出的信号频率不相同,则说明这些电缆不是所要找的那条电缆。
电缆识别仪的实现电路

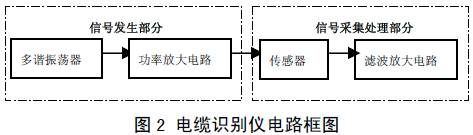

电缆识别仪的电路主要包括信号发生部分和信号采集处理部分。其框图见图2。脉冲信号发生部分要产生275Hz 的交变信号以区别50Hz 的工频交流电以及其产生的高次谐波。考虑到设计简便,采用方波发生器即可满足设计需要,从而使信号发生部分的电路大大简化。信号发生部分的电路包括可产生固定频率的多谐振荡器和功放与升压电路。信号采集端需要较灵敏的信号放大电路放大由钳形传感器采集的信号并经过带通滤波器滤波后输出。滤波器采用通带较窄的多路反馈有源滤波器来滤除低频50Hz 工频信号及高频谐波与杂波信号。
![clip_image004.jpg](/ueditor/asp/upload/image/20160705/14676823926651609.jpg)
整流电路部分
功率放大回路部分需要大功率且电压可调的直流电源。设计中输入电源采用220V 的工频交流电,通过调压器来调节交流电的电压,然后再使用桥式整流桥将此交流电整流,最后通过稳压电容和高频滤波电容得到稳定的直流输出。为节省成本,整流桥和调压器均使用从本单位废旧设备上拆除的元件。
经现场的应用,证明电缆识别仪十分有效和简便。用它可以较容易地从并列电缆中找出所要的停运电缆,大大提高现场工作人员工作的效率,消除了可能引发的恶性事故,减小了停电范围,大幅缩短了电缆的停运时间。
