工频耐压和冲击电压的两者有什么区别
发布时间:2020-08-21 15:49:02
浏览次数:3749
冲击电压和工频耐压都是高压试验中用来检验各种高压电气设备的绝缘性能和保护性能的一种试验方法和手段。如果对这个不熟悉的话往往会对这两个试验方法搞混,心中会有疑问“工频耐压和冲击电压到底有什么不同?”
两者之间除了名字叫法不一样以外,试验方法和设备仪器也有很大区别。冲击电压又称为冲击耐压试验,它主要检验高压分电气设备在雷电过电压、操作过电压等冲击电压作用下的绝缘性和保护性,在试验电压上要比绝缘正常运行时所承受的电压高出很多。冲击电压所产生出的高压主要通过雷电冲击和操作冲击高压两种方法产生。
雷电冲击电压主要通过冲击电压发生器产生的;操作冲击电压的产生第一种和雷电冲击电压一样利用冲击电压发生器适当改变其参数产品,这种方法主要用于具备高阻抗的被试品。另一种是利用冲击电压发生器与变压器联合产生,这种方法就是咱们高压试验中常用的试验变压器的。

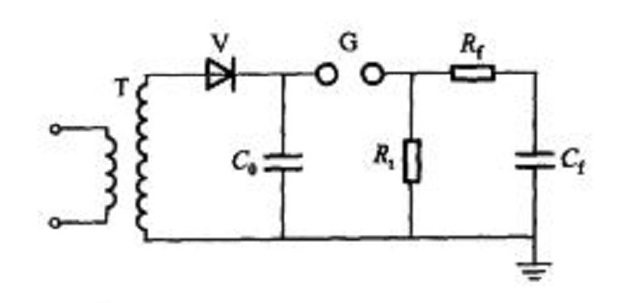

冲击电压发生器原理电路图:
![工频耐压和冲击电压的两者有什么区别 工频耐压和冲击电压的两者有什么区别](/ueditor/php/upload/image/20200821/1597999099889290.jpg)
工频耐压同样也是对高压电气设备进行绝缘测试的一种手段,它通过工频耐压试验设备以工频的频率将电压上升到一定的数值加压到被试设备上,用来检验各种电器产品、电气元件、绝缘材料等被试品的绝缘强度,考核产品的绝缘水平,判断被试品的绝缘缺陷,衡量过电压的能力。
工频耐压和冲击电压除了试验标准不同以外,在设备上也是有区别。工频耐压主要用到的高压试验设备是工频耐压试验装置。它主要是由工频耐压试验箱和试验装置组成,具备抗干扰性强和性价比高等特点。
冲击电压通过冲击电压发生器进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能。该设备回路电感小,并采取带阻滤波措施,在大电容量负载下能产生标准冲击波,负载能力大。以上就是工频耐压和冲击电压的不同之处了。
