华意电力专业生产直流高压发生器(也称为工频高压发生器),接下来为大家分享直流高压发生器的接线图

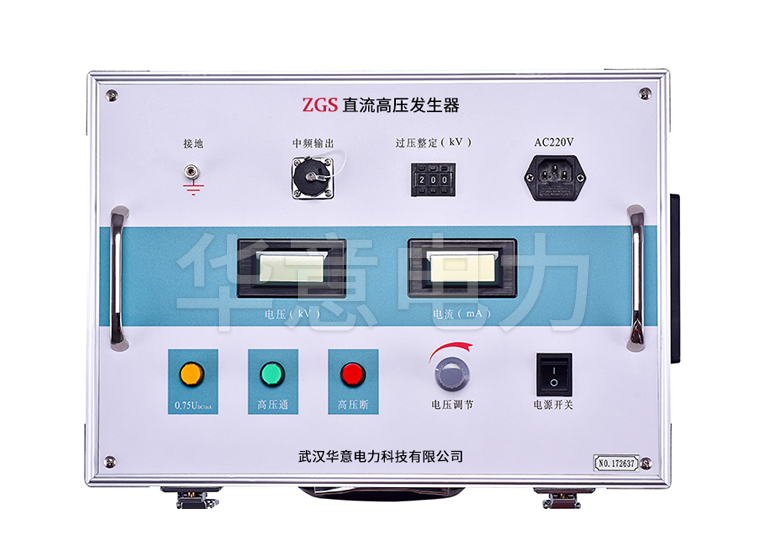

1.控制箱面板示意图
![直流高压发生器的接线图 直流高压发生器的接线图](/ueditor/php/upload/image/20200824/1598249638250793.jpg)
图 2 面板布局图
1、五芯航插 2、接地端子 3、电源插座 4、电源开关 5、过压整定拨码 6、电压调节旋钮 7、电流表头 8、高压断带灯按钮 9、高压通带灯按钮
10、0.75 倍带灯按钮 11、电压表头
说明:
(1)中频及测量电缆快速连接插座:用于机箱与倍压筒的连接。连接时 只需对准将电缆插头压下顺时针方向转动到位,拆线时只需逆时针转动电缆 插头。
(2)控制箱接地端子:控制箱接地端子与倍压筒接地端子及试品接地端 连接为一点后再与接地网相连。
(3)电源输入插座:将随机配备的电源线与电源输入插座相连。(交流 220V±10%,插座内自带保险管。
(4)电源开关:向前按下,电源接通,高压断红灯亮。反之为关断。
(5)过压整定拨盘:用于设定过电压保护值。拨盘所显示单位为 kV,设 定值为试验电压的 1.1 倍。
(6)电压调节电位器:该电位器为多圈电位器。顺时针旋转为升压,反 之为降压。此电位器具备控制电子零位保护功能,因此升压前必须先回零。
(7)数显电流表:数字显示直流高压输出电流。
(8)红色带灯按钮:高压断红灯亮,表示电源已接通及高压断开。在高 压通绿灯亮状态下按下高压断红色按钮,绿灯灭红灯亮,高压回路切断。
(9)绿色带灯按钮:高压接通按钮、高压指示灯。在高压断红灯亮的状 态下,按下高压通绿色按钮后,绿灯亮红灯灭,表示高压回路接通,此时可
升压。此按钮须在电压调节电位器回零状态下才有效。如按下高压通绿色按 钮,绿灯亮红灯仍亮,但松开绿色按钮绿灯灭红灯亮,表示机内保护电路已
工作,此时必须关机检查过压整定拨码开关设置是否小于满量的 5%及有无其 它故障后再开机。
(10)黄色带灯按钮:高压通绿灯亮时有效,当按下 0.75UDC1mA黄色按钮后黄灯亮,输出高压降至原来的 0.75
倍,并在一分钟内保持此状态。此功能 是专为氧化锌避雷器快速测量 0.75UDC1mA用。按下高压断红色按钮,红灯亮、 绿灯和黄灯灭,高压切断并退出 0.75
倍状态。
(11)数显电压表:数字显示直流高压输出电压。
2.倍压筒示意图
![直流高压发生器的接线图](/ueditor/php/upload/image/20200824/1598249514402428.png)
图 3 倍压筒示意图
1.高压引出接线柱(可连接微安表和水阻)
2.均压球
3.倍压筒体
4.接地端子
5.底座
6.中频连接端子
(3)试验回路连接图
![直流高压发生器的接线图](/ueditor/php/upload/image/20200824/1598249515410875.png)
图 4 试验回路连接图
华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品。华意电力24小时为您服务:400-060-1718。
