直流高压发生器在电线电缆中的作用
发布时间:2020-08-24 14:50:44
浏览次数:2181

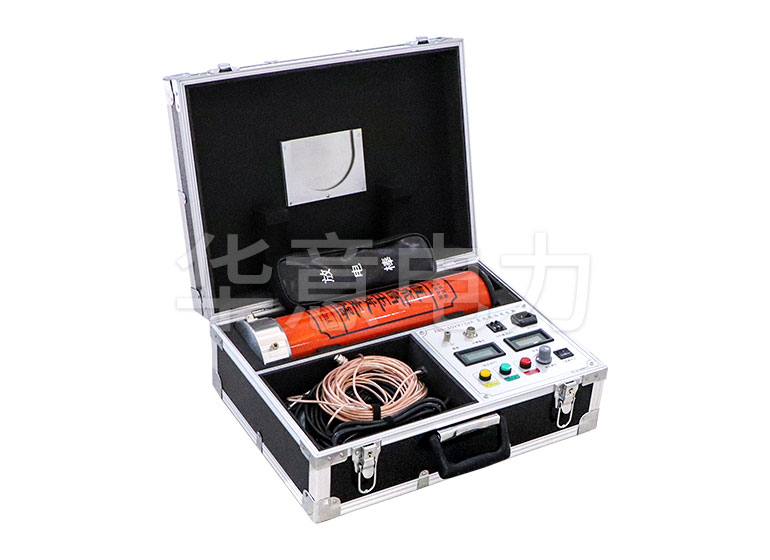

直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。
电缆两端的其他两相导体、金属屏蔽或金属护套及铠装层应分别衔接在每相上。对于该测试,应当留意,电缆是电容性器材,并且电容性器材应该意识到绝缘电阻和吸收比。例如,实验前后充分放电,先焚烧后搭接,先断开再断电震动台等。
![直流高压发生器在电线电缆中的作用.jpg ZGS-一体式直流高压发生器.jpg](/ueditor/php/upload/image/20200824/1598252074206671.jpg)
油纸绝缘电缆只做直流耐压,不做沟通耐压,有或许由于AC的添加而导致热击穿。在热态下,电场散布不均匀,电缆容易损坏。应当留意的是,电缆芯线与负极性衔接:电缆潮湿后,水被带正电。如果芯与负极衔接,则水将集中在芯线中,绝缘中的水分会添加。添加了漏电流,容易找到缺陷。若铁芯为正极性,水渗入铅包,绝缘水削减,漏电流减小,直流高压发生器不易发现缺陷。
橡胶-塑料电缆是指聚氯乙烯、交联聚乙烯、乙烯-丙烯酸橡胶绝缘电缆,其特色是容量大、电压等级高、结构轻、易弯曲。现在,已逐步取代油纸绝缘电缆,交联聚乙烯电缆与了解的含油纸包电缆的区别在于相间主绝缘为交联聚乙烯塑料和双层半导体胶涂层,芯线外表面涂有半导体胶,克服了电晕和自由放电,使芯线与绝缘层之间有良好的过渡,在芯线和绝缘层之间的绝缘的外表面上,在铜带屏蔽层内涂覆第二层半导体胶,铜带屏蔽层仅为0 mm厚和1mm厚的薄铜带,形成了相间屏蔽层。
