全自动抗干扰介损测试仪可根据被试设备接地情况正确选择正接法和反接法。
1.正接法:
当被试设备的低压测量端或二次端对地绝缘时,采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出 ,高压屏蔽线皮接被试设备高压端。
将黑色专用低压电缆从仪器面板上的Cx端引出,低压芯线接被试设备低压端L(见图11);低压屏蔽线接被试设备屏蔽端E。(试品无屏蔽端则悬空)HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样,无法测量。
2.反接法:
当被试设备的低压测量端或二次端对地无法绝缘,直接接地时,采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出,高压芯线接被试设备高压端;低压端接地(见图12);此时的CX输入线悬空。
注意:HVx的芯线与屏蔽线严禁短接,否则无取样,无法测量。
![异频介损测试仪的接线方法及注意事项](/ueditor/php/upload/image/20200825/1598346266291327.jpg)

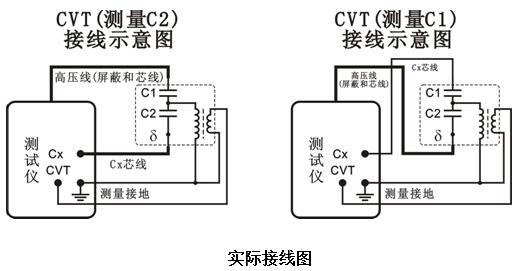

3.CVT 自激法测量(母线不接地)
原理接线图:
![异频介损测试仪的接线方法及注意事项](/ueditor/php/upload/image/20200825/1598346267240000.jpg)
(1)测C2:接线见图C2
A:接线盒内末端对地打开,二次接线全部悬空,注意做好记录,做完测试后还原。
B:打开全自动抗干扰介损测试仪总和内部高压允许开关。
C:将光标移至“联接方式”按“确认”键。按“↑”或“↓”键,选为“CV”。按“退出”键。
D:将光标移至“测量电压”选为1KV,按“退出”键;将光标移至“开始测量”处,按“确认”键,开始测量等待显示结果。显示结果出来后,若需打印结果,按“确认”键。

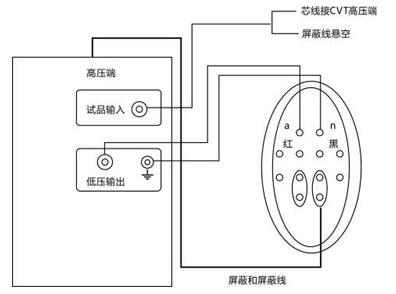

(2)测C1:接线见图14,基本操作同测C2。
注意:全自动抗干扰介损测试仪只有在CVT测试模式下测C1、C2;在正接或反接法下会损坏CVT!
![异频介损测试仪的接线方法及注意事项](/ueditor/php/upload/image/20200825/1598346267936520.jpg)
应注意高压线应悬空不能接触地面,否则其对地附加介损会引起误差,可用细电缆连接高压插座与CVT 试品并吊起来,另外考虑C2 或C1 与内Cn
串联分压效应,其电容量可按下式校准:
其中,Cc 为校准经验值包含了Cn 及高压线对地电容的影响其值可取110pF。
4. 小电容试品的接线
对于小电容,空气湿度较大时,其tgδ受其表面状态影响,介损测量值异常且不稳定。此时可采用屏蔽环吸收试品表面泄漏电流,其屏蔽电极在正接法时接地,反接法时接Cx的屏蔽层;此方法有可能改变被试设备内部的电场分布而影响tgδ;标准电容器和标准介损器均采用此接法。
5. 部分设备的接线方法可参考第九节《参考接线方法》
6、全自动抗干扰介损测试仪注意事项
1).全自动抗干扰介损测试仪只能在停电的设备上使用;接地端应可靠接在接地网。仪器尽量选择在宽畅,安全可靠的地方使用。
2).被试设备从运行状态断开高压引线转为检修状态,并对其清扫,初步绝缘试验良好后,方可利用该仪器进行试验,以防被试设备绝缘低劣,使仪器在加压过程中损坏。
3).根据设备的安装情况确定采用那种接线,并在相应的菜单选项中选择其接线方法。
4).根据不同设备正确选择测试电压等级,并在相应的菜单选项中选择所需电压。
5).测试过程中如遇危及安全的特殊情况时,可紧急关闭总电源。
6).断开面板上电源开关,并明显断开220V试验电源,才能进行接线更改或工作结束;重复对同一试验设备进行复测时,可按下复位后,重新测量,也可以在上一次测试完成后选择重复进行。
7).为保证测量精度,特别当小电容量试品损耗小时,一定要保证被试设备低压端(或二次端)绝缘良好,在相对湿度较小的环境中测量。
8).在进行大电容试品实验时,仪器的接地与被试品接地,不应该在同一接地点,以防接地放电时反击电压或者流动波影响仪器的安全。
9).仪器自带有升压装置,应注意高压引线的绝缘距离及人员安全;10、仪器应可靠接地,接地不好可能引起机器保护或造成危险。
11).仪器启动后,除特殊情况外,不允许突然关断电源,以免引起过压损坏设备
12).仪器所配(HVx)专用高压电线虽出厂时已检测合格,但测量时仍需远离人体及低压测试线(Cx);高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。
13).全自动抗干扰介损测试仪应注意防潮,防剧烈振动。
14).当现场干扰较大,用工频无法得到确定结果时,应使用异频测量,其它情况应使用工频测量。
15).当发出测量指令后,较长时间(1分钟)屏幕上不出现测量结果,有可能是试品电容太大或死机造成,重新开机后降低测量电压再测。
16).试品短路将无法测量,全自动抗干扰介损测试仪自动保护。机机头上方出纸口处伸出一段时,按一下按键停止走纸。打印纸允许往外拉。
