核定相位是电力系统一项经常性、繁重、危险而又不可少的工作。BYHX系列高压核相器采用金属膜电阻降压原理,通过观察仪表指针判断线路的同、异相,并有验电、查找接地故障等功能。
本产品轻便灵活,指针显示,安全可靠,电力工作这一旦选用,将赞不绝口。产品有3KV、6KV、10KV、35KV、66KV、110KV、220KV等几种不同规格,低压有0.4KV。

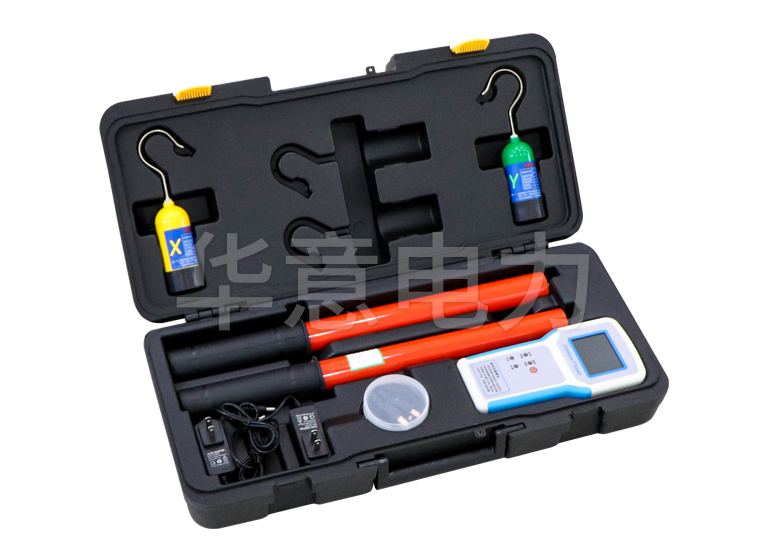

![TAG-8000 无线高压核相器原理.jpg TAG-8000 无线高压核相器原理.jpg](/ueditor/php/upload/image/20200905/1599294044857771.jpg)
高压核相仪原理:
高压无线核相仪由两个在电气上互不相连的发射器和接收器组成,两个装置上均装有电极,电极可与被测导线相连(或接触),一只红色的发射器其电极的形状为钩形以便挂到导线上,另外一只黄色的为接收器,其电极的形状为丫形便于接触导线。
这些电极均作为发射与接收信号的天线之用,发射器与接收器的端部均应与配套的绝缘操作杆相接。
发送装置正常工作后将采集的具有相位关系的电网电压信号进行处理后进行调制,然后向接收装置进行发射,接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较,即可测出其相位差值。
型高压相位检测器在电力线路核相时认为相位差值小于10°为同相,相位差值大于30°为异相。
