耐压测试仪检定及操作规程
发布时间:2020-09-08 17:01:43
浏览次数:3924
由于在实际的耐压测试中,对于不同产品可能要求施加不同的测试电压,这就要求耐压测试系统输出测试电压是可调的。因此了解耐压测试仪操作方法及耐压测试仪检定检定过程就十分重要。下面就结合其工作原理,组成结构等方面主要来介绍便携式耐压测试仪。
![耐压测试仪检定及操作规程](/ueditor/php/upload/image/20200908/1599555747137797.jpg)

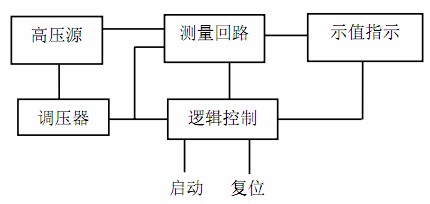

便携式耐压测试仪由高压升压回路(能调整输出所需的试验电压)、漏电流检测回路(能设置报警电流)和示值指示仪表(直接读出输出电压和漏电流值<或击穿报警电流值>)组成见图。在测试中,被测物在规定的试验电压作用下达到规定的时间时,耐压测试仪自动切断输出电压;一旦出现击穿,即漏电流超过设定报警电流,还会发出声光报警。
为了保证测试耐压测试仪的正常使用和使用者的安全,以及被测试产品是否符合规定的要求,特制订本操作规范。使用方法:
a.接通电源,开启耐压测试仪电源开关,开启设备;将报警漏电流、测试电压及测试时间等参数按规定设置。
b. 将被测机器与耐压测试仪低端(引出线插板)连接,高端的测试导线与被测物的地线或外壳应接触 (即测试探针端)。
c. 然后按下测试探针上“启动开关”按钮,此时设备“测试”指示灯亮,输出电压表指示达到标准设定值,即已开始加电测试。
d 在设定时间内,超漏灯不亮,测被测机型为合格。
e.
如果被测机器超过设定漏电流值,则自动切断输出电压,同时锋鸣器报警,超漏灯亮,则被测机器为不合格,此时松开测试探针手柄上的“启动开关”按钮或按下复位键即可清除报警声,再测试时应重新按启动键。
耐压测试仪检定一般是需要到所在地的地级市质监局计量技术机构进行检定,检定合格之后出合格报告就完成。
便携式耐压测试仪是一种测试电子元器件、电线电缆和电子设备等电器产品耐压性能的测量仪器,适用于各种电机、电器、仪器仪表和家用电器以及强电系统的安全耐压和漏电流的测试。便携式耐压测试仪在电力部门,医疗单位得到广泛的使用。
