XLY-Y 输电线路异频参数测试系统测试接线

测试开始前的准备：

◆将被测线路的测量端引下线可靠接入大地，

◆将仪器面板左上角的接地端子可靠接入大地，

◆将电源输出信号地N可靠接入大地，

◆将仪器测试电源输出端子A、B、C与线路测量引下线连接。

◆将仪器仪器测试端子UA、UB、UC与线路测量引下线连接。

仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的安全。

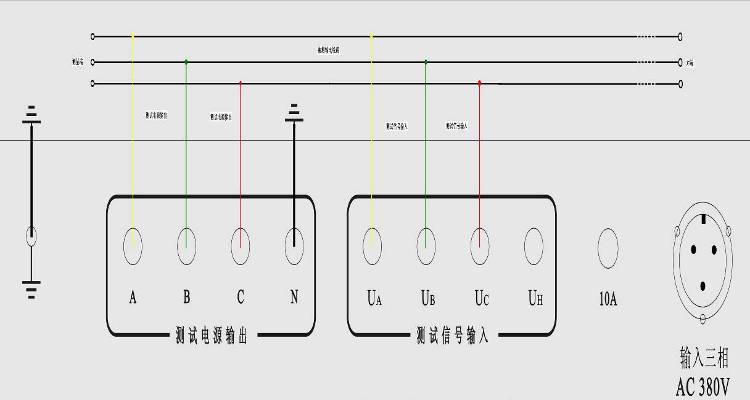

现场试验接线示意图

如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。

仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作安全性。

1、 感应电压测量

感应电压的测量，在测量选项的一行，选中后垂直按下鼠标，仪器自动测量三相感应电压。接线如图5-1所示

2、正序电容测试接线及对端操作

在进行正序电容测试前必须测量线路的感应电压，如果三相线路上有任意一相感应电压超过100V，需将仪器所配的抗干扰并在面板上的UA、UB、UC和N之间，如图。

感应电压的测量在测量选项的一行，选中后垂直按下鼠标，仪器自动测量三相感应电压

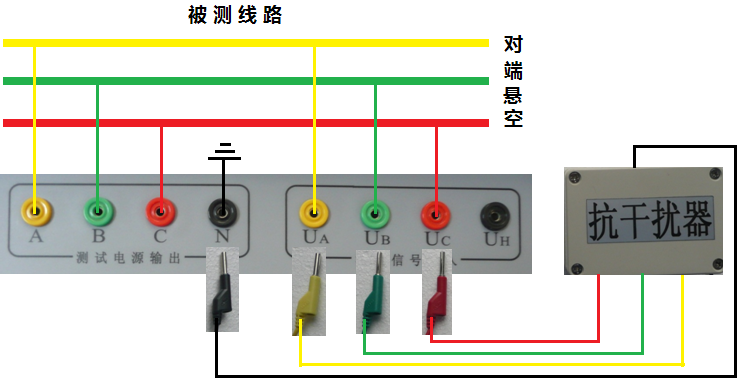

正序电容测试并上抗干扰后的接线图

在正序电容（正序开路）测试中，被测线路对端（相对于测量端）开路，将仪器电源输出至被测线路测量端外侧电流引下线，电压测量输入端接至电压引下线。
