变频串联谐振试验成套装置多少钱
发布时间:2020-10-10 11:31:27
浏览次数:4359
便携式变联谐振耐压试验装置主要以下方面:
1、6kV-500kV高联电缆的交流耐压试验
2、6kV-500kV变压器的工频耐压试验
3、GIS和SF6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

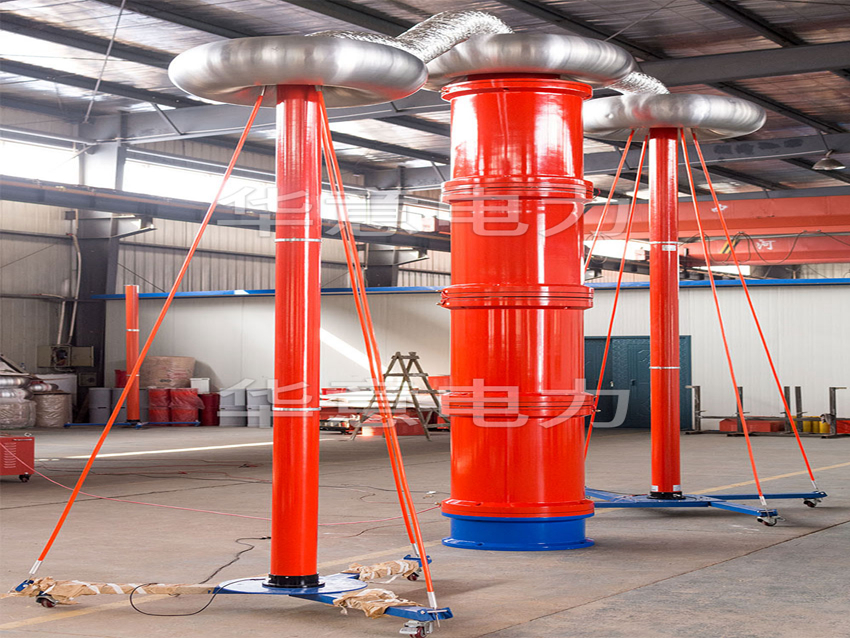

![变频串联谐振试验成套装置多少钱 变频串联谐振试验成套装置多少钱](/ueditor/php/upload/image/20201010/1602300932119077.jpg)
要求不同,价格不同。 好比,只需考虑6KV,1KM电缆的串联谐振耐压设备与考虑500KV,5KM电缆、500KV
GIS和SF6开关,隔离开关的串联谐振耐压设备,配置、重量、价格都会有很大的区别。
以上主要据客户的最后选型的变频谐振成置的,首先我们看看变频串振试验成套装置咱们进行选型。
变频串联谐振试验装置适用于电力电缆、电力变压器、发电机组(水力发电机或火力发电机组)、电机、开关柜、GIS开关等大容量,高电压的电容性试品的交接和预防性试验。可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振试验装置。变频串联谐振试验装置广泛用于电力、冶金、石油、化工等行业。
根据单位需要进行工频(或交流)耐压试验的被试品种类,列出最高、最低试验电压,最大、最小试验电流和最长试验时间,确定谐振电抗器的电压等级,额定电流及电感值、台数,根据最大、最小Q值,最后确定变频电源和励磁变压器的容量及电压。
(1)变频电源
1)额定输出功率。最低频率下谐振电抗器总容量除以Q值
2)输入电压(U1)。单相或三相,装置容量不是很大时尽量选用单相电源,因为现场易得。
3)输入电流。变频电源功率除以输入电压,再除以Q值。
4)输出电压(Un)。一般在200V~250V~300V~350V中选一个,装置容量较大时,宜选择电压较高的或其他合适的电压。
5)输出电流。变频电源输出功率除以输出电压,应与与励磁变压器及谐振电抗器相匹配。
6)输出频率。一般为30—300Hz。
7)工作制。满负载下连续运行时间。
a.仅对GIS、变压器等设备进行交流(工频)耐压试验用的时间可取短一些,如15min或30min。
b.如需对交联电缆进行交流耐压试验的,时间应选60min。
8)重量。如果是便携式,一般不超过50kg。
(2)励磁变压器(可以是1台或2台)。
1)额定容量。谐振电抗器总容量除以Q值。
2)输入电压。就是变频电源的输出电压。
3)输入电流。额定容量除以输入电压。
4)输出电压(Ut)。一般设计成多个电压,可以串并联使用,比较灵活具体电压值应根据电抗器的最高、最低电压,结合Q值大小确定。
5)输出电流。额定容量除以输出电压。
6)工作频率。一般与变频电源输出频率相同,即30--300Hz。
7)工作制。满负载下连续运行时间与变频电源相同。
8)结构。干式、油浸式或充SF6气体。
9)重量。如果是便携式,一般不超过50kg。
经过上面的选型,最终来确定选择哪种型号的串联谐振。最后才有相应的价格。
华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品。华意电力24小时为您服务:400-060-1718。
