324kVA/270kV变频串联谐振交流耐压装置技术方案
发布时间:2020-10-10 13:44:58
浏览次数:2517
串联谐振被试品对象及试验要求:
1. 110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验,试验频率为20-300Hz,试验电压不超过265kV。
2.110kV/40000kVA主变分段绝缘的交流耐压试验,电容量≤0.018μF,试验频率为45-65Hz,试验电压不超过80kV。
3. 35kV/300mm2电缆1km,电容量≤0.1945μF,试验频率为20-300Hz,试验电压52kV。
4. 6kV/3*120mm2电缆6500m,电容量≤2.13μF,试验频率为20-300Hz,试验电压15kV。
5. 10kV/50MW发电机,电容量≤0.33uF,试验频率为45-55Hz,试验电压不超过23kV。

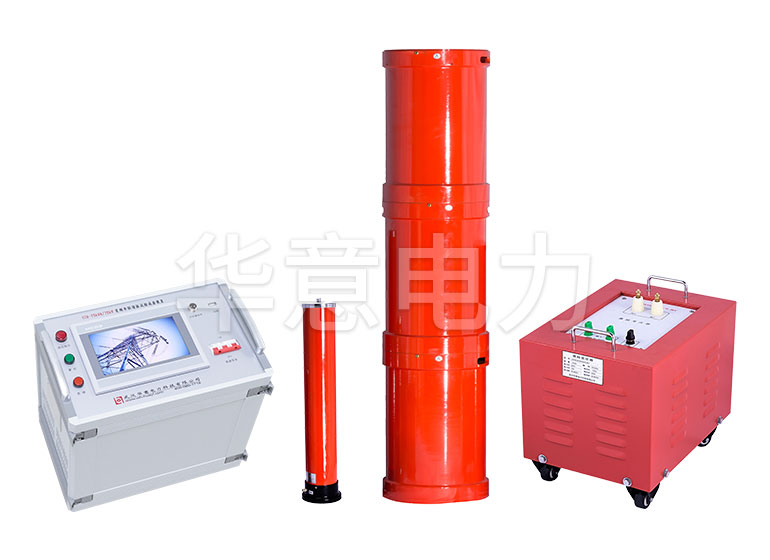

![324kVA/270kV变频串联谐振交流耐压装置技术方案.jpg XZB-系列变频串联谐振耐压装置.jpg](/ueditor/php/upload/image/20201010/1602309524953369.jpg)
工作环境:
环境温度:-150C –40 0C;
相对湿度:≤90%RH;
海拔高度: ≤3000米;
装置主要技术参数及功能:
额定容量:324kVA;
输入电源:单相220V/三相380V电压,频率为50Hz;
额定电压:45kV;90kV;180kV;270kV
额定电流:7.2A;3.6A;1.8A;1.2A;
工作频率:20-300Hz;
波形畸变率:输出电压波形畸变率≤1%;
工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
温 升:额定负载下连续运行60min后温升≤65K;
品质因素:装置自身Q≥30(f=45Hz);
保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
测量精度:系统有效值1.5级;
