直流高压发生器的工作原理图解
发布时间:2020-10-20 16:53:56
浏览次数:5199

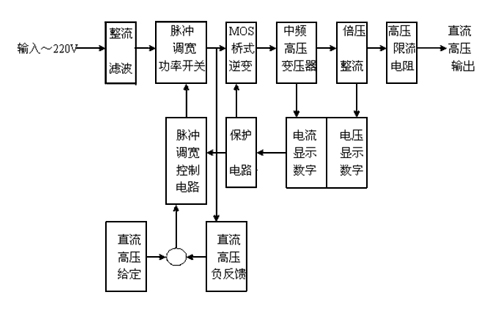

直流高压发生器结合了电力电子技术,采用先进的PWM调制技术及大功率MOSFET器件,通过中频倍压整流而成。具有体积小、重量轻、稳定、可靠、灵敏等特点。下面为您介绍直流高压发生器的工作原理图,如下图。
![直流高压发生器的工作原理图](/ueditor/php/upload/image/20201020/1603184093452330.jpg)
直流高压发生器采用中频倍压电路,应用的PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。
在高压曝光之前,CT主控计算机发出指令并提供要求曝光的参数条件(KV、MA、KW),直流高压发生器接到指令后对本机状态进行检测,确认一切正常后发出高压准备好的信息给CT主机,随后CT主机下达曝光命令并传送曝光控制脉冲到直流高压发生器,发生器启动旋转阳极,激励灯丝电流,调整高压变压器初级电压达到CT要求参数值后,送出高压发生器OK信息并开始产生高压供给球管曝光,在整个曝光期间,不断根据管电流的变化,及时调整高压初级电压以保证整个曝光过程产生平稳的脉冲高压和较为恒定的管电流,一旦检测到高压参数异常,立即切断并报出错误代码。
直流高压发生器是按照中国行业标准ZBF
24003-90《便携式直流高压发生器通用技术条件》的要求研发生产,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。先进技术、进口元器件等使仪器更可靠、更稳定,倍压筒体积小、容量大,过载能力强,便于现场作业试验。
