变压器有载开关测试仪操作注意事项
发布时间:2020-10-28 14:14:38
浏览次数:3215

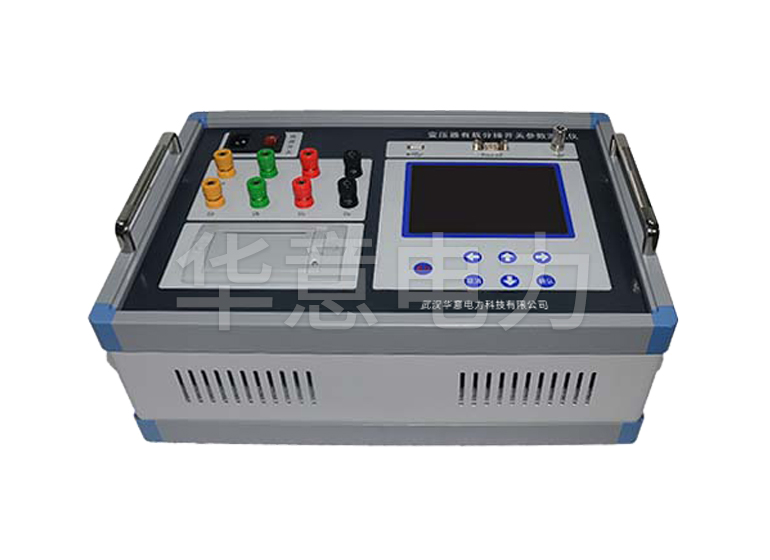

变压器有载开关测试仪,是根据《电力设备交接和预防性试验规程》和有关规定的原理用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。全新的测试原理,运用微机技术,使生产现场无需拆卸和吊装开关,就能对各种电力变压器的有载分接开关的性能进行测试,显示和打印过度波形极其参数。并根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。
![变压器有载开关测试仪操作注意事项 变压器有载开关测试仪操作注意事项](/ueditor/php/upload/image/20201028/1603865986371041.jpg)
操作时需注意事项:
1. 仪器可带线圈进行测量,但严禁带电测量,并断开测试端的连线;
2. 带绕组测试时,变压器的非测试端应三相短路接地,仪器的O端不要接地;
3. 对于长时间未动的有载开关,测试前应多次转换开关,磨除触头表面氧化层及触头间杂质;
4. 使用前,仪器的接地端子必须接好地线;
5. 不能将两组以上的线连在一起作为一路测量,不用的线要开路;
6. 测试过程中,不允许拆除测试线;
7.测试结束后,先关闭仪器再拆除所有接线。
