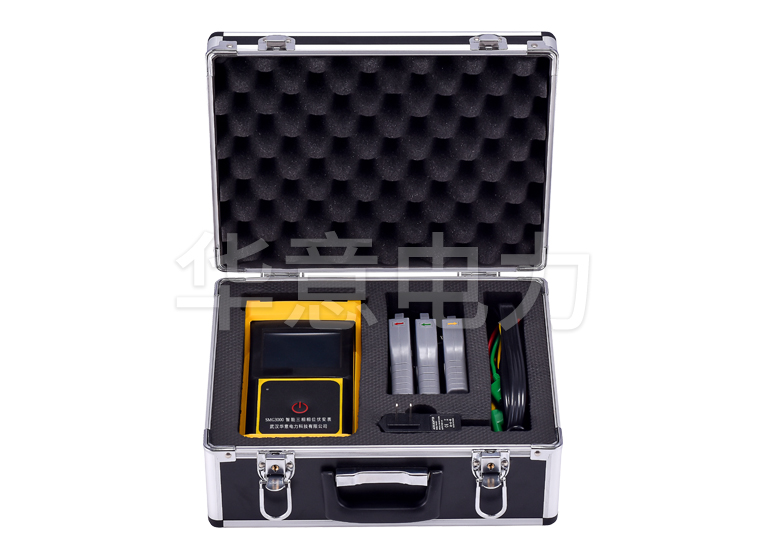

智能三相相位伏安表功能特点及技术参数
发布时间:2020-10-28 15:57:58
浏览次数:4157
智能三相相位伏安表独特之处:采用蓝牙技术,使操作显示部分的掌上电脑与接线测量部分的主机可以在十多米范围内实现无障碍操作和数据处理,现场使用更加方便灵活。
根据客户需求,操作显示部分可选配具有蓝牙接口的笔记本电脑、具有GPS功能的掌上电脑,具有手机功能的掌上电脑等,能完全满足不同用户对显示界面的选择。
![智能三相相位伏安表 智能三相相位伏安表](/ueditor/php/upload/image/20201028/1603872229178512.jpg)
1.功能
三路电压输入通道相互绝缘隔离,三路电流采用钳形电流互感器输入,安全可靠。可在不断开被测电路的情况下同时测量1-3路交流电压、1-3路交流电流的幅值及其各量间的相位,测量单/三相有功功率、有功功率因数、无功功率、无功功率因数、频率等电参数,并同屏以向量图或表格方式显示。
(1) 集三相电压、电流、相位、相序、频率、有功功率、无功功率、功率因数等功能于一身;
(2)触摸屏操作,汉字手写输入;高亮度真彩精显TFT屏幕,自动背光调节;
(3)显示方式有向量图、表格、分通道等多种,测量数据一目了然;
(4)
彩色向量图细腻清晰,图中可以在每个向量上同时显示幅值和角度等多种信息,向量图绘制可以设置为顺时针或逆时针为正方向,十二点或三点钟方向为0度角方向,基准量角度为330°或0°,符合各种用户习惯和接线方式;
(5)六输入量全部隔离,支持任意接线方式,三路电压不共地,每路都可以进行任意两点的电压测量,可以进行互感器初次级之间电压相位测量,进而判断互感器极性,测相时可以以任意输入为基准,测量任意信号间相位;
(6)支持用户软件校准;
(7)测量结果可以加入备注,测量数据无限存储;
(8)超低功耗;采用2节5号充电电池工作;也可使用2节5号干电池工作;可使用电源适配器外接220V交流电源工作及充电;电池更换方便。
(9)新型小型高精度电流钳;
(10)支持数据上传计算机,利用计算机对掌上电脑数据直接进行浏览、导出、编辑、打印(A4幅面)、备份、恢复等功能,并可导出为标准网页格式文件和生成实验报告;
(11)软件终身免费升级,升级无需返厂,系统功能可随软件升级扩展。
2.用途
该仪器是电力系统电能计量和继电保护专业,进行二次回路现场检测的仪表。也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门,具有以下用途:
(1)检测继电保护各组CT之间相位关系;
(2)检查电度表接线正确与否;
(3)判断电度表运行快慢,合理收缴电费;
(4)感性和容性电路的判别;
(5)检查变压器接线组别;
(6)电气设备生产中对电流电压相位的测量;
(7)由于精度高,可以测量漏电流及零序电流等。
3.软件主要界面
测量结果显示方式多样
每次测量得到的数据或保存在记录中的测量结果都可以按照向量图、幅值、相位、相序、单路、备注等不同方式来显示其中的信息,用户可以根据自己的需要进行选择。
幅值和相位方式可以表格方式同屏显示多个参数,包括三路交流电压、交流电流的幅值、电压与电流之间的相位角及功率因数、有功功率、无功功率、频率和三路电压之间、电流之间的相位角共计23个参数,有测量时间显示。
