多脉冲电缆故障查找仪查找异常情况下的电缆故障
发布时间:2020-10-29 11:52:19
浏览次数:3227
多脉冲电缆故障查找仪搜索电缆损坏的方法包括以下四个阶段的逻辑操作顺序:分析损坏时,将建立缺陷特征并确定进一步的操作。通过多脉冲电缆故障查找仪初步定位缺陷,可以以一米的精度确定缺陷的位置。接下来,执行损坏部位的确切位置,以尽可能地限制土壤挖掘的数量并最大程度地减少维修时间。
损害分析; 初步本地化 电缆识别 精确定位 必须快速,准确地确定电缆的损坏情况,以确保后续维修和调试线路的条件。尽可能快,尽可能准确:主要是选择正确的测量方法!
当使用长电缆时,可能会由于测量脉冲的消光或反射过多而无法采用常规的脉冲反射法。在这里,脉冲电流方法(ICM)可以派上用场。要搜索游泳者,即
不规则且与电压相关的损坏-衰减方法非常出色。 如果确定电缆故障位置的最常用方法无效,例如脉冲反射法(TDR)方法或次级脉冲方法/多脉冲方法(SIM /
MIM),则测量信号在远距离处可能会衰减太多,这会使评估变得非常复杂动量。另一个原因可能是电缆容量高,阻止了SIM /
MIM方法中使用的脉冲放电,因为在执行SIM测量时,脉冲电容器的电容应大大超过电缆容量。因此,在电缆很长的情况下,建议使用另一种方法,即脉冲电流法(ICM)。
第一种选择是使用带有闭合脉冲开关的脉冲发生器将直流电将电缆充电至击穿电压,这将使您能够使用自己的电缆容量。这将增加潜在的脉冲容量。那么从脉冲发生器到损坏的距离,脉冲能量将不会被独立克服,而是通过电缆容量“传输”。另外,不必像脉冲那样考虑电离时间。

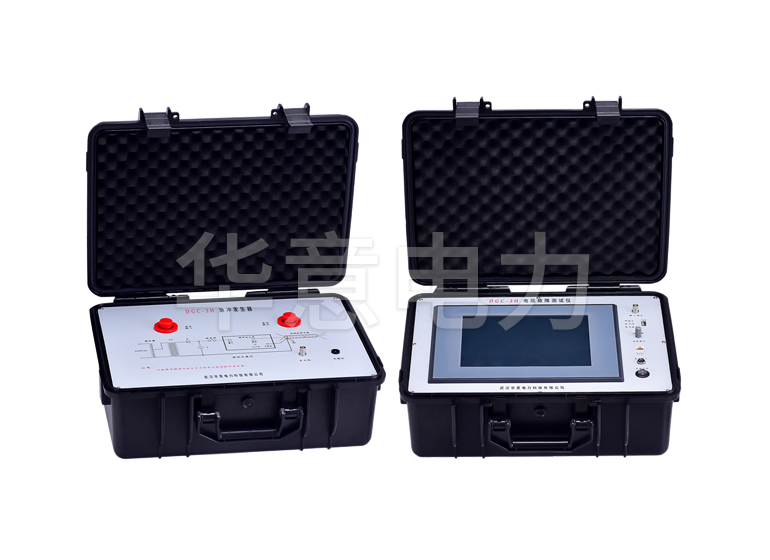

![多脉冲电缆故障查找仪查找异常情况下的电缆故障 多脉冲电缆故障查找仪查找异常情况下的电缆故障](/ueditor/php/upload/image/20201029/1603943666470402.jpg)
多脉冲电缆故障查找仪使用电流脉冲损害的检测
使用脉冲电流法时,会对电缆施加电压脉冲,以在损坏部位引起击穿。这种击穿导致发生过渡波,该过渡波在损坏位置和电缆末端之间经过数次。此外,由于在两种情况下我们都在谈论低电阻化合物,因此在每个反射点,它都会改变极性。
据重复反射的时间间隔,可以确定到损坏位置的距离(l=t * v /
2-测量电缆)。此方法最适合用于长电缆,因为通过电缆传播的脉冲非常宽(高脉冲能量)。
对于短电缆,多次反射会相互重叠,因此无法确定时间间隔。但是,当与长电缆一起使用时,脉冲电流方法可以很好地进行缺陷的初步定位。
为了分析瞬态脉冲,使用多脉冲电缆故障查找仪检测电缆护套中的电流。使用脉冲反射仪(BAUR
IRG仪器)显示传感器信号。基于第二和第三脉冲之间或第三和第四脉冲之间的时间间隔,可以计算距离。为此,用户只需注意IRG显示的两个连续的峰值或过渡波边缘。从脉冲电压发生器到损坏位置的距离等于设备计算出的到两个峰值的距离之差(以米为单位)
。
多脉冲电缆故障查找仪衰减法
于难以检测到的损坏,尤其是对于在高压下产生的损坏,阻尼信号方法是合适的。 可以使用最高32
kV的标准浪涌电压来确定对中压甚至高压电缆的大多数损坏。但是,在定期发生伤害(浮动伤害)的情况下,可能会发生该电压不足以引起击穿的情况,并且无法可靠地确定损坏的位置。然后,衰落信号法(衰减法)将达到目标。
使用这种方法时,电缆会连接到测试电压源,并且其容量会“充电”,直到冲击电压导致击穿为止。
在使用衰减信号法的情况下,脉冲反射计会评估在电压源和损坏部位之间击穿后振荡的电压波。电容分压器用作传感器。
评估获得的数据就像使用ICM方法一样简单,它是使用IRG脉冲反射仪进行的。在评估图中,用户标记两个连续的正电压峰值,电压曲线的边缘或例如曲线的两个点穿过零的位置并读取距离。这两个值之间的差除以2,再减去测量电缆的长度,即可得出与损坏的距离。
