电容电感测试仪2种接线法解析
发布时间:2020-11-04 16:54:50
浏览次数:4093
许多人都对电容电感测试仪的接线有疑问,今天就详细对电容电感测试仪2种接线法解析。一起来听听看吧。

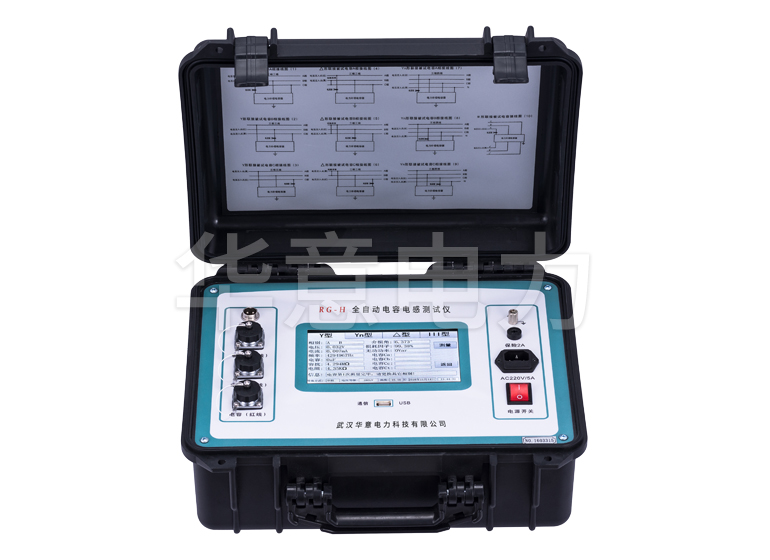

电容电感测试仪接线方法主要分2种:并联电容器测量、电抗器电感测量。
![电容电感测试仪2种接线法解析 电容电感测试仪2种接线法解析](/ueditor/php/upload/image/20201104/1604480509620826.jpg)
1.电容电感测试仪并联电容器测量接线方法
进行测试前,应按使用要求正确连接电源线及信号电缆
(1)将测试电压电缆一端接到全自动电容电感测试仪【电压输出端子】上;
(2)将测试电流信号电缆插在电容电感测试仪【电流取样插头】上;
(3)接好测试仪器220V电源线;
(4)将测试电压电缆分别夹在被试电容器组两极的连接母线上,钳形电流取样表卡在所需测量的单台电容器的套管处;
(5)闭合【电源开关】;
(6)开机后,屏幕显示第1屏开机显示;如果显示白屏,请直接按复位键。将光标移至【设置】处,进入第3屏设置参数,将【等效阻抗】设为【并联电容】模式。按【确认】键并存入设置值,回到主菜单。将光标移至【测量】,按【确认】键进入测量,将【电压输出开关】置于【通】的位置即进行电容测量,液晶屏幕上显示的数据即是测量结果。
(7)将钳形电流表取下,卡于另一台需测量的电容器上,直至该相测量完毕。
(8)测试结束后,切断电源,并将面板上所有开关恢复到测试前的状态,拆除所有接线。
2.电容电感测试仪电抗器电感测量接线方法
(1)接线方法同测量电容时一样,只是被测试品为电感;
(2)开机按【确认】后屏幕显示主菜单画面,将光标移至【设置】处,进入第3屏设置参数,将【等效阻抗】设为【串联电感】模式。按【确认】键并存入设置值,回到主菜单。
(3)将光标移至【测量】处,按确认进入测量状态。
(4)将【电压输出开关】置于【通】的位置即进行电感测量。
3.电容电感测试仪测量注意事项
(1)被测电感的Q值越高,测量准确度越高。
(2)因电容电感测试仪测试电压较高,测量小电感量电感时(10mH以下),测试时间不宜过长,在测试结果稳定后尽快关断电压输出开关,以免大电流损坏电容电感测试仪电源和被测试品电感。
