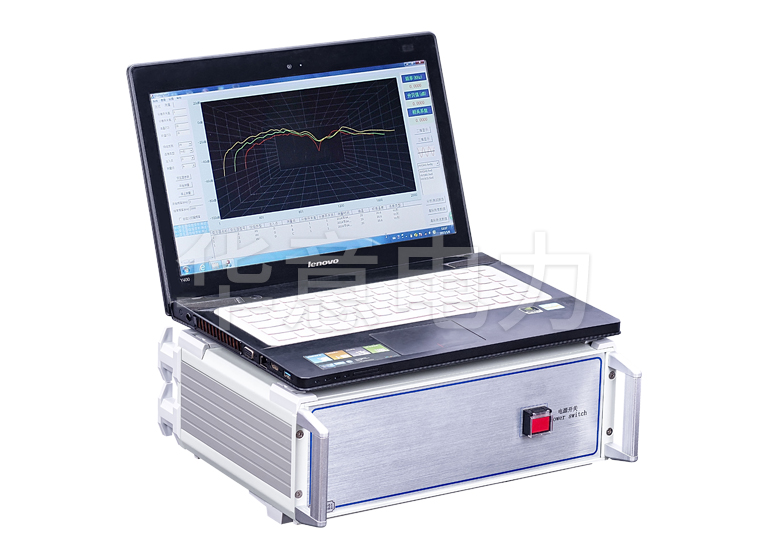

变压器绕组变形测试仪检测变压器是否发生变形

变压器是电力系统中不可缺少的重要仪器，在变压器检修或运输时可能会造成变压器绕组变形，同时变压器在试验过程中也可能发生匝间、相间短路等。根据国标DL/T 911-2016《电力变压器绕组变形的频率响应分析法》的变压器绕组变形测试仪能有效检测变压器是否发生变形，及匝间，相间问题，并能已二维或三维两种模式显示。

变压器绕组变形分析仪原理：

根据绕组在不同频率的电压下，绕组的线性电阻、容抗、感抗发生变化，由此可以根据由容抗、感抗造成的曲线变化得出绕组是否发生变形。仪器严格按照规程，线性扫频分布在(1kHz)～(2MHz)，分段扫频测量为(0.5kHz)～(1000kHz)。

仪器采集控制采用高速、高集成化微处理器，具有高灵敏度，精确有力。我们以10KV变压器，联结组别为Dyn11为例：

变压器绕组变形测试仪接线法式：

首先将橙、蓝、绿三色线与仪器背面三色端对接（橙色为激励端，蓝色为参考端，绿色为响应端），USB连接线连接到以装好运行软件的电脑或笔记本端上，测试线的另一端橙色和绿色线已和为一根线。并连接到黄色钳夹上，蓝色测试线与蓝色钳夹连接。两个钳夹另一尾端串联到变压器接地端并接地。黄色钳夹接低压侧O点，蓝色钳夹接低压侧A点。

变压器绕组变形测试仪仪器操作：

先打开主机电源，在电脑中进入变压器绕组变形测试仪程序，之后进行参数设置，查看变压器高低分接档位并输入，输入当前油温和环温。绕组类别及连接类型已被试变压器铭牌数据为准。我们也能自定义扫描频率，选着“自定义扫描频率”，就可以自定义测量开始频率和结束频率，扫描频率范围可以设为 1KHz-2000KHz。为了满足客户需求，同时生产了1KHz-2000KHz的频率范围。设置完成后，我们就可以点击开始测量了。仪器会自动进行扫描，横坐标和纵坐标分别代表频率和分贝值。屏幕右上角并已数字形式显示。测量完成后仪器会自动保存，测量完A相后，我们可以换线到B相,仪器测量点会自动切换到B相，并直接点击测量，同理我们在测量C相，当3相全部测量完成后仪器会自行分析测试结果。点击屏幕右下方分析测试报告仪器会出现分析结果。到此整个试验完成。

为保证仪器测量准确性我们需注意：

1.当变压器刚退出运行时需要散热，但再试验时需要终止人为散热，避免由于温差造成测量数据的不准确性；

2.仪器在测试是需要预热15分钟，在冬天或环温偏低时需要适当延长预热时间，保证测量准确性；

3.试验前应将变压器套管引线全部拆除；
