变压器绕组变形测试仪的检测原理和检测方法
发布时间:2020-11-30 14:32:13
浏览次数:2413
1. 变压器绕组变形测试仪检测原理

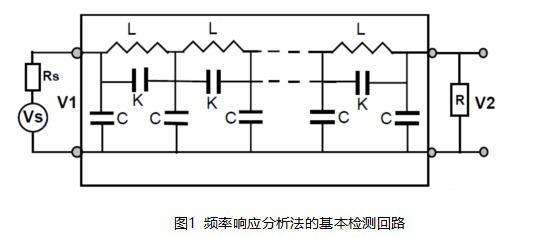

在较高频率的电压作用下,变压器的每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络,其内部特性可通过传递函数H(jω)描述,如图1所示。若绕组发生变形,绕组内部的分布电感、电容等参数必然改变,导致其等效网络传递函数H(jω)的零点和极点发生变化,使网络的频率响应特性发生变化。
用频率响应分析法检测变压器绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的差异,判断变压器可能发生的绕组变形。
变压器绕组的幅频响应特性采用图1所示的频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf),测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比,获得指定激励端和响应端情况下绕组的幅频响应曲线。图中:L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容,V1、V2分别为等效网络的激励端电压和响应端电压,VS为正弦波激励信号源电压,RS为信号源输出阻抗,R为匹配电阻。
![变压器绕组变形测试仪的检测原理和检测方法.jpg 变压器绕组变形测试仪.jpg](/ueditor/php/upload/image/20201130/1606719772280435.jpg)
2. 检测方法
变压器绕组变形检测应在所有直流试验项目之前或者在绕组充分放电以后进行。应根据接线要求和接线方式,逐一对变压器的各个绕组进行检测,分别记录幅频响应特性曲线。
3.1 接线要求
3.1.1 检测前应拆除与变压器套管端部相连的所有引线,并使拆除的引线尽可能远离被测变压器套管。对于套管引线无法拆除的变压器,可利用套管末屏抽头作为响应端进行检测,但应注明,并应与同样条件下的检测结果作比较。
3.1.2 变压器绕组的幅频响应特性与分接开关的位置有关,宜在最高分接位置下检测,或者应保证每次检测时分接开关均处于相同的位置。
3.1.3 因检测信号较弱,所有接线均应稳定、可靠,减小接触电阻。
3.1.4 两个信号检测端的接地线均应可靠连接在变压器外壳上的明显接地端(如铁芯接地端),接地线应尽可能短且不应缠绕。
3.2 接线方式
应按照图2所示的方式选定信号的输入(激励)端和测量(响应)端,以便日后对检测结果进行标准化管理。
![变压器绕组变形测试仪的检测原理和检测方法.jpg 变压器绕组变形测试仪.jpg](/ueditor/php/upload/image/20201130/1606720034166831.jpg)
