一种高压试验装置的制作方法
![一种高压试验装置的制作方法](/ueditor/php/upload/image/20201203/1606986909966591.gif)
本实用新型涉及高压试验设备技术领域,尤其涉及一种高压试验装置。
背景技术:
高压设备在电力系统中起着重要的作用。高压设备一般指的是额定电压1kv及以上的设备。高压设备可以包括:变压器、电抗器、电容器、组合电器、断路器、互感器、避雷器、耦合电容器、输电线路、电力电缆、接地装置、发电机、调相机、电动机、封闭母线、晶闸管、过电压保护器等。为了保障高压电气设备的可靠运行,通常需要对高压设备基于电压、电流、频率、开断电流等参数的测试。这样保证高压设备能够在日常稳定运行,减少事故率。
其中,tbp过电压保护器是高压设备中常用的一种,在安装使用前,或在使用一定年限后,需要对tbp过电压保护器进行测试,看能否满足实际需要。通常高压设备的试验过程较为繁琐,试验过程数据,以及试验结果数据无法直接进行精确显示,这样可能造成试验结果难以把握,为tbp过电压保护器的使用造成一定隐患。
技术实现要素:
为了克服上述现有技术中的不足,本实用新型提供一种高压试验装置,包括:试验开关,接触式调节调压器,电流表,电压表以及试验变压器;
试验电源开关(1),接触式调节调压器(zt),电流表(2),电压表(3)以及试验变压器(st);
试验电源开关(1)第一端接入ac220v工作电源端(4),第二端和接触式调节调压器(zt)第一输入端连接;
接触式调节调压器(zt)第二输出端连接电压表(3),电压表(3)第二端连接公共端;
电流表(2)连接在接触式调节调压器(zt)第二输出端中;
试验变压器(st)二次侧第二端接地。
进一步需要说明的是,试验变压器(st)二次侧高压输出端与tbp过电压保护器的接线端连接;
tbp过电压保护器未试验的其他两相及接地端接地。
进一步需要说明的是,还包括:计时器,单片机和显示屏;
计时器,显示屏,电流表以及电压表分别与单片机;
单片机通过电流表获取电流值,通过电压表获取电压值,通过计时器记录试验过程时间,并通过显示屏,分别进行显示。
从以上技术方案可以看出,本实用新型具有以下优点:
本实用新型提供的高压试验装置通过试验开关连接接触式调节调压器zt。试验开关闭合,给试验仪器送电,220v工作电压接通接触式调节调压器zt,通过连接接触式调节调压器zt调整后的电压施加在试验变压器st的初级绕组上,根据法拉第电磁感应定律的原理在试验变压器st的高压绕组上感应出试验所需的高压电压作用在待试验的tbp过电压保护器任一相上。第一相通过后,继续试验余下二三相。试验过程中,高压试验变压器输出的试验电压施加在tbp过电压保护器上,实时监视电流表的电流变化,再根据过电压保护器的当前状态来判断tbp过电压保护器是否满足试验要求,进而是否可以继续使用。进而可以实现对tbp过电压保护器试验过程数据的直观、精确判断,避免或减少误判,提升试验精确度,为tbp过电压保护器的后续使用奠定良好的基础。
附图说明
为了更清楚地说明本实用新型的技术方案,下面将对描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

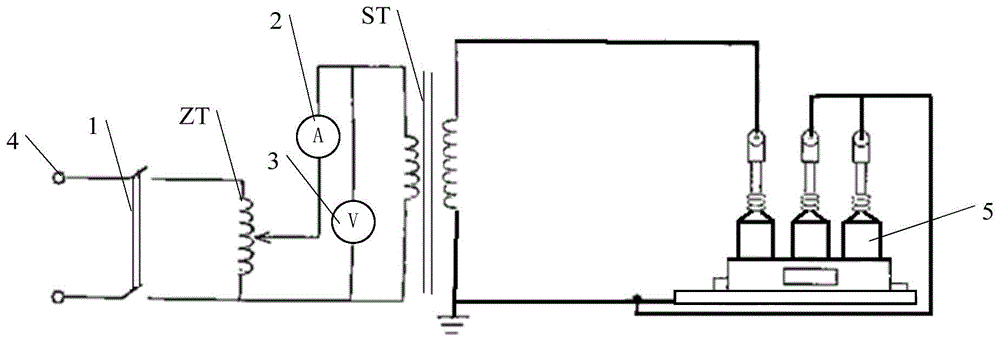

图1为高压试验装置示意图。
具体实施方式
为使得本实用新型的目的、特征、优点能够更加的明显和易懂,下面将结合本具体实施例中的附图,对本实用新型中的技术方案进行清楚、完整地描述,显然,下面所描述的实施例仅仅是本实用新型一部分实施例,而非全部的实施例。基于本专利中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例,都属于本专利保护的范围。
本实用新型提供一种高压试验装置,如图1所示,包括:试验开关1,接触式调节调压器zt,电流表2,电压表3以及试验变压器st;
试验电源开关(1)第一端接入ac220v工作电源端(4),第二端和接触式调节调压器(zt)第一输入端连接;
接触式调节调压器(zt)第二输出端连接电压表(3),电压表(3)第二端连接公共端;
电流表(2)连接在接触式调节调压器(zt)第二输出端中;
接触式调节调压器(zt)第二输出端连接电压表(3),电压表(3)第二端连接公共端;
试验变压器(st)二次侧第二端接地;
试验变压器(st)二次侧高压输出端与tbp过电压保护器的接线端连接;
tbp过电压保护器未试验的其他两相及接地端接地。
接触式调节调压器zt包括多挡位输出电压阈值;多挡位输出电压阈值包括:0至35kv;0至45kv;0至75kv;0至100kv;接触式调节调压器zt的工作频率为50hz;最大支持容量为1至50kva;单相电压220v/0~250v,三相电压380v/0~430v;接触式调节调压器zt配置有显示屏和调节操作柄。
接触式调节调压器zt采用tdgcj接触式调压器,或tdgc2j接触式调压器。电流表2采用0.005级电流表,或0.02级电流表,或0.1级电流表。试验变压器st采用tdm油浸式试验变压器,或充气式试验变压器,或串级式高压试验变压器。
本实用新型还包括:计时器,单片机和显示屏;计时器,显示屏,电流表2以及电压表3分别与单片机;单片机通过电流表2获取电流值,通过电压表3获取电压值,通过计时器记录试验过程时间,并通过显示屏,分别进行显示。
这样可以使显示集中到显示屏来进行显示,便于观察监控试验过程,当然也可以接触式调节调压器zt以及试验变压器st连接到单片机,将接触式调节调压器zt以及试验变压器st的运行状态实现到显示屏上。单片机可以采用mcs-51系列单片机,或stm32单片机等等。
本实用新型的工作原理为:ac220v工作电源端提供ac220v试验设备所需的工作电源,通过试验开关1连接接触式调节调压器zt。试验开关1闭合,给试验仪器送电,ac220v工作电压接通接触式调节调压器zt,通过连接接触式调节调压器zt调整后的电压施加在试验变压器st的初级绕组上,根据法拉第电磁感应定律的原理在试验变压器st的高压绕组上感应出试验所需的高压电压作用在待试验的tbp过电压保护器任一相上。
待试验的tbp过电压保护器的其余相及接地端及其外壳与地线连接牢固,不允许虚接漏接。其中电流表可以采用福禄克液晶数显万用表15b型,用于试验人员精准、实时的监视在升压过程中试验变压器st输出的试验高压电压施加在tbp过电压保护器上时试验设备功耗电流的细微变化。电压表是测量st高压试验变压器输出的试验高压电压的电压值。
试验过程:确认开始试验后,合上试验开关1,调节接触式调节调压器zt,由0开始缓慢升压,同时监视电流表和电压表变化,仔细观察高压电压升压过程中tbp过电压保护器的施压相有无放电现象、闪烙、或击穿。如没有放电现象、闪烙、或击穿继续升压。
由0v升压至27.3kv,升压过程大约3分钟,升压过程中电流表显示由0变为0.04a保持不变,继续升高试验电压至27.45kv(用时10秒),电流表显示电流在0.3a——1.45a闪动。
记录电流表显示的电流,代表试验电压在27.45kv时tbp过电压保护器施压相的放电间隙已击穿放电,立即记录此时的试验电压27.45kv。
降压至27.3kv以下,电流表显示变为0.04a保持不变,缓慢降压至0v,电流表显示变为0.0a,此时用时1分钟,试验结束。
如工作电压为10kv的tbp过电压保护器,其施压相的放电间隙击穿放电电压低于标准值,既判定试验的tbp过电压保护器不合格。
如工作电压为6kv的tbp过电压保护器,其施压相的放电间隙击穿放电电压低于标准值,既判定试验的tbp过电压保护器不合格。
本实用新型的说明书和权利要求书及上述附图中的术语“第一”、“第二”、“第三”“第四”等如果存在是用于区别类似的对象,而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换,以便这里描述的本实用新型的实施例能够以除了在这里图示或描述的那些以外的顺序实施。此外,术语“包括”和“具有”以及他们的任何变形,意图在于覆盖不排他的包含。
对所公开的实施例的上述说明,使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的,本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下,在其它实施例中实现。因此,本实用新型将不会被限制于本文所示的这些实施例,而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
