什么是串联谐振:
在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL,电路中的电压U与电流I的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 (XC-XL)^2=R,电路中总阻抗最小,电流将达到最大值。
串联电路在实际运用中发生谐振时,既要考虑到回路选择性的优劣,又要考虑到一定范围内回路允许信号通过的能力。
![1607070215454284.jpg 1QT953W-0_看图王.jpg](/ueditor/php/upload/image/20201204/1607070215454284.jpg)

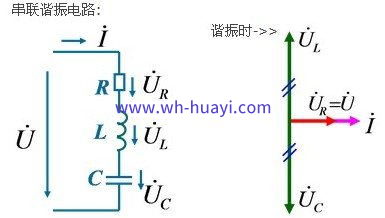

1、串联谐振电路
在具有电阻R、电感L和电容C元件的交流电路中,电路两端的电压与其中电流相位一般是不同的。如果调节电路元件(L或C)的参数或电源频率,可以使它们相位相同,整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下,电路的总阻抗达到极值或近似达到极值。按电路联接的不同,有串联谐振和并联谐振两种。科学和应用技术上应充分利用谐振的特征,同时又要预防它所产生的危害。
串联谐振特点:电路呈纯电阻性,端电压和总电流同相,此时阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。在电力工程上,由于串联谐振会出现过电压、大电流,以致损坏设备,所以要避免串联谐振。
2、串联谐振电路特点
a.电路阻抗Z最小,且为纯电阻,及Z=R;
b.电路中的电流I达到最大值,且与电源电压相同,电路发生串联谐振时的电流称为谐振电流,可根据RLC串联电路的电流是否达到最大来判断是否发生了串联谐振;
c.L、C上电压大小相等,方向相反,相互抵消。因此串联谐振又称为电压谐振,谐振时电感和电容两端的等效阻抗为0,相当于短路;
d.电阻上的电压等于电源电压,达到最大值;
e.功率;
有功功率:电源发出的功率及时电路电阻消耗的功率,且功率最大;
无功功率:谐振时,电路不从外部吸收无功功率。但电路内部的电感和电容之间周期性的进行磁场能量与电场能量的交换;
3、串联谐振试验装置产品优点
1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力;
2、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能;
3、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性。
华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品。华意电力24小时为您服务:400-060-1718。
