串联谐振的操作步骤是什么
发布时间:2020-12-07 14:27:04
浏览次数:2911

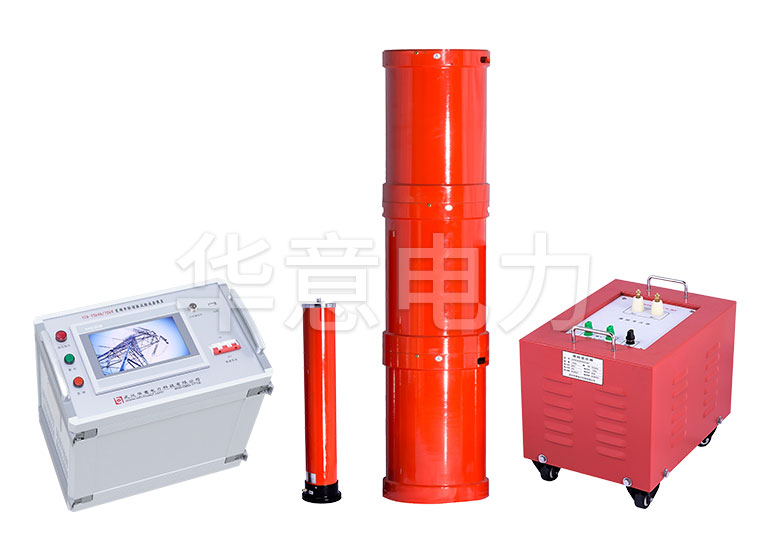

XZB系列变频串联谐振由变频电源、激磁变压器、电抗器、电容分压器和补偿电容器(选配)组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。
![串联谐振的操作步骤是什么.jpg 串联谐振的操作步骤是什么.jpg](/ueditor/php/upload/image/20201207/1607322835178975.jpg)
1、接线:
先将变频源主机接上电源,变频源主机的输出接在激励变压器的“输入”端子上,接地端接地。然后将激励变压器的抽头连接方式改为相应的连接方式,高压尾端口和接地端短接,激励变输出端口通过高压输出用专用的高压硅胶线接在电抗器的尾端,高压输出端接在电容分压器的高压端,下端用信号线接在变频源分压器信号端口上。从电抗器或者分压器的高压端接一根线到被试品(线需悬空),这样接线就完成了。
2、试验开始:
打开变频源电源开关,仪器进入开机画面,点击“参数设置”进入参数设置界面,按要求设置试验电压与试验时间,其中,过压保护、过流保护、闪络保护是根据试验电压仪器自动设置的,这样参数就设置好了。
在使用时,一定要对它的线路有所检查,因为自己在长时间没有使用串联谐振之后,很有可能它的线路就会出现一些松散,它的零部件也会出现一些松散,在没有检查的前提下就直接对着设备的电阻电压进行检测时,很有可能会导致整个检测出现问题,根本无法得到非常准确的数据,无法解决自己设备所面临的问题。因此当大家在使用串联谐振时一定要考虑到这一方面,能够对它的线路进行检查之后,自然能够保证在整个使用过程中有着更高的检测效果,不会因为某些事情没有考虑到而让自己承受损失。
当然在选择使用串联谐振的时候也需要定期维护,而且在检测过程中不要随便操作,因为串联谐振可以自动输入数据,也可以手动输入数据,如果自己选择了某一种输入方式之后,就不要随便更改它的输入方式,不然也会直接影响到整个数据测量的结果,甚至说会导致整个测量的数据不准确,那么给自己又能够带来什么价值呢?只会让自己在整个检测的时候受到更多的外在因素影响,根本没有任何的检测效果。
所以从上面所说的也就能够告诉大家在选择使用串联谐振时的具体操作步骤是什么,能够对这些事情有所了解之后,对大家怎么选择使用还是有着非常好的保障。
