变频串联谐振试验设备运用串联谐振原理
发布时间:2020-12-09 16:32:02
浏览次数:2859
变频串联谐振试验设备运用串并联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器的电感L和试品电容C发生谐振,谐振电压即为试品上所加电压。通过调频控制器提供供电电源,试验电压由励磁变压器经过初步升压后,使高电压加在电抗器L和被试品CX上,通过改变调频控制器的输出频率,使回路处于串联谐振状态;回路的谐振频率取决于被试品电容CX和电抗器的电感L,调节变频控制器的输出电压,使试品上高压达到所需要的电压值。

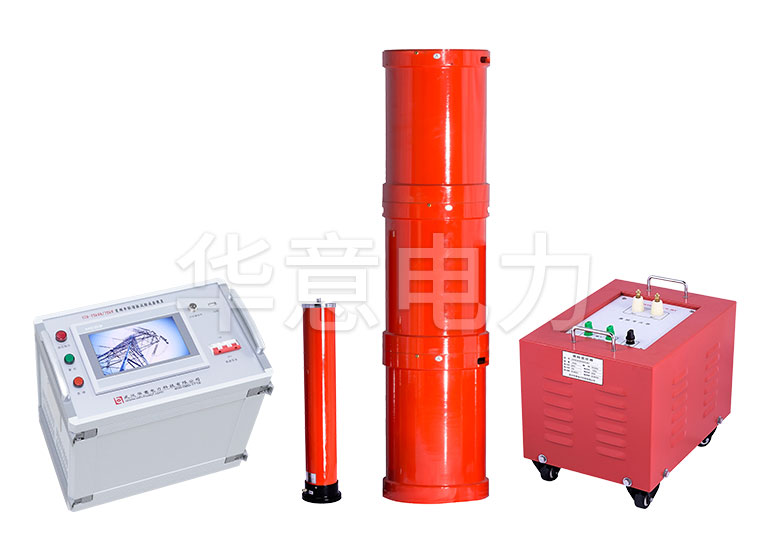

XZB系列变频串联谐振由变频电源、激磁变压器、电抗器、电容分压器和补偿电容器(选配)组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。
![变频串联谐振试验设备运用串联谐振原理.jpg XZB-系列变频串联谐振耐压装置.jpg](/ueditor/php/upload/image/20201209/1607503004209455.jpg)
变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
变频串联谐振试验设备适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。
