直流高压发生器(直高发)的使用和保养要注意什么
发布时间:2020-12-14 15:05:19
浏览次数:2841

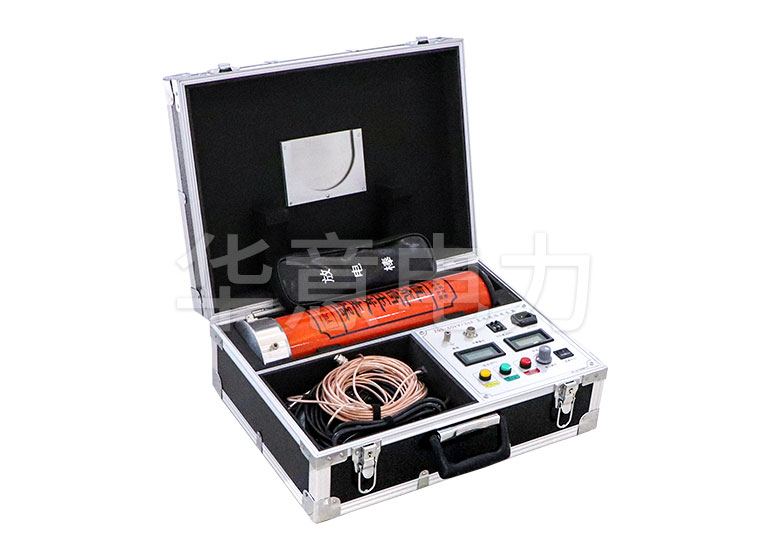

直流高压发生器简称又称高压发生器,主要适用于电力检修部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机、高压开关等高压电气设备进行直流耐压试验。
直流高压发生器特点主要有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,把变压器输入的交流电压升高数百倍,再经整流,为X线管提供产生X线所需的直流高压。还把X线管灯丝初级电路输入的交流电压降低,为X线管提供加热电压。如果配两只以上X线管,要完成管电压和灯丝加热电压的切换。
![直流高压发生器(直高发)的使用和保养要注意什么.jpg 直流高压发生器(直高发)的使用和保养要注意什么.jpg](/ueditor/php/upload/image/20201214/1607929988667233.jpg)
下面就介绍介绍直流高压发生器的常见故障排除技巧:
1、电源开关打开时,控制箱上的数显表不亮:
请检查电源连线及所有保险管,保险管若有损坏时,请按保险管座旁标注的安培数更换新管。
2、若打开电源开关,数显表亮,高压显示灯(绿)不亮,加不上高压:
① 故障显示"回零"灯亮
没有回零位,请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭,即可加高压。
② 故障显示"其它"灯亮有两种现象,1、接地保护,2、断线保护
a. 可能接地线未接好,或地线不可靠接地。请接好可靠的地线,关闭电源,重新启动。
b.可能为连接控制箱与高压塔的电缆未接好,接好电缆请关闭电源,重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头,关闭电源,重新启动。
C.可能控制箱内某一线头脱焊断开,请重新焊接好,关闭电源,重新启动。
3、一切正常,但在未升到额定输出电压的 过程中保护:
①故障显示"过流"灯亮
a. 试品短路,或泄漏电流过大。
b. 大电容负载时,升压过快。关闭电源,重新启动,减慢升压速度。
② 故障显示"过压"灯亮
过压保护整定旋钮未置于最大处,请顺时针旋转到最大处,关闭电源,重新启动。
4、当试品高压下发生短路时,由于短路电流大,有可能把所有的故障显示灯均点亮,,这属正常,请排除试品故障后重新启动。
5、试品故障排除后,故障显示灯依然亮,加不上高压。
电源开关兼为故障保护重置开关,请关闭电源开关,重新启动,即可升压。
6、如发现电压表数字波动很大时,请查连接电缆线两头航空插头7脚屏蔽网头和中心屏蔽线头是否脱焊断开,如断开请焊接好。
