电缆分为信号电缆和电力电缆。电力电缆是动力传输的载体,电网系统也是由电缆组成的。电力从源电厂输送到最终用户是通过电缆传输的。铺设新电缆时,供电部门会记录电缆的方向和标志,以避免今后电力检修时电缆与电力设备混淆,导致重大安全事故。
电缆查找通常在地面埋设的电缆沟或大型建筑物中进行。在这两种情况下,当我们无法清楚地看到电缆的方向时,我们会查找电缆识别设备。例如,电缆沟有十根相同的电缆,知道开头是连接到变压器的,但经过长途的线路,到电缆的末端我们分不清哪条线是,这次我们可以用电缆识别仪找到电缆两端的标识。

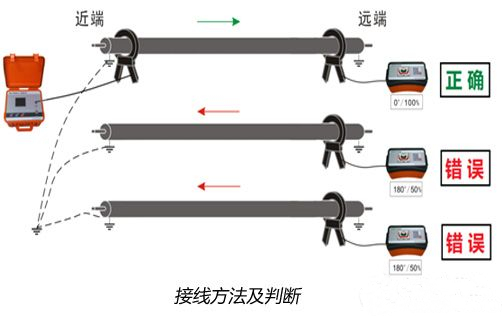

对于电缆识别,我们可以分为带电识别和带电识别。在寻找运行电缆时,我们采用电缆标识符的耦合方式,发射钳夹住电缆的起始端,通过信号发射器向电缆馈送周期性的单极电压脉冲;电缆停电或未通电时,可采用直接连接方式,信号发射器通过导线直接向电缆铜芯施加脉冲信号。在末端测量时,我们使用接收钳夹住电缆。当从测量电缆中检测到脉冲信号时,接收器的刻度盘指针将偏转到“正确”一侧,否则,该电缆的刻度盘指针将指向“错误”一侧。在许多电缆中,我们可以通过排除法测量和识别来找到所需的电缆。搜索方法如下:
![电缆混乱如何用电缆识别仪查找识别整理 电缆混乱如何用电缆识别仪查找识别整理](/ueditor/php/upload/image/20201214/1607938217159486.jpg)
