直流电阻测试仪怎么选择电流值
发布时间:2020-12-15 16:19:14
浏览次数:3440
直流电阻测试仪怎么选择电流值:

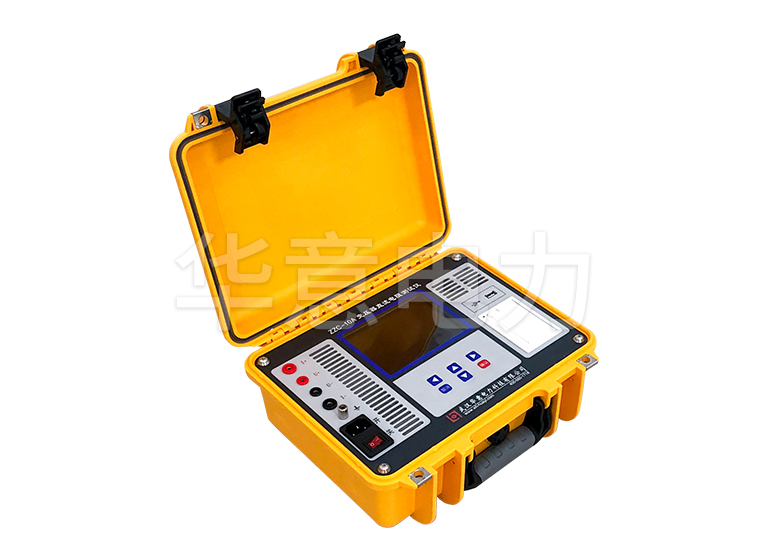

直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术,液晶显示测量结果。克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。直流电阻测试仪可实现变压器直流电阻的快速测量。直流电阻测试仪就包括10A、20A、40A、50A、100A等多种规格。如何选择合适电流大小的直流电阻测试仪?本文将为大家介绍几个计算公式,讲解如何确定直流电阻测量的电流值。
![直流电阻测试仪怎么选择电流值.jpg 直流电阻测试仪怎么选择电流值.jpg](/ueditor/php/upload/image/20201215/1608020818554116.jpg)
1、公式一
变压器绕组中通过额定电压时的交流空载电流时,铁心中会有额定磁通密度Bn ,此时铁心的磁导率将比较低的。测量直流电阻时,需要使铁心中磁密大于Bn ,使铁心的碓导率变为更低,以减少电路的时间常数和反电动势dLi/dt ,缩短稳定时间。因此测量直流电阻时的直流电流应至少是:I= k√ 2i0In+ 100式中k:常数> 1 i0:交流额定频率 ,额定电压下空载电流百分值(%) In:被测绕组的额定电流(A)式中常数√2是直流电流等效于交流电流的幅值。因数k比1大时,铁心中磁密> Bn,使直流电阻测量时铁心的磁导率μ降低。
2、公式二
在变压器绕组是星形(Y)联结时,线电流等于相电流,由上式可得出测量直流电阻时应施加的电流是:IY=1.41 ki0In: 100
3、公式三
在变压器绕组是三角形(D )联结时,变流空载电流线电流是相电流的√3倍,而测量直流电阻时的直流电流是按总电流的]和1/3和2/3的比例分配的。所以测量直流电阻应加电流是:ID= 1.41x3/2+1/√3 ki0Inx100= 1.22 ki0In÷ 100 当k取3~10时,即测量直流电阻时的励磁安匝是空载电流安匝的3~10倍时,可以使 铁心中磁密日大于Bn接近饱和,即取测量直流电阻时的直流电流等于2% - 10%额定电流。若测量时直流电流过大,测量时间过长, 则因绕组发热温度升高使电阻发生变化,使测量误差加大。
上述几个公式都可以准确选择合适的电流值。
