电缆故障精确定点方法
发布时间:2020-12-16 15:03:00
浏览次数:3092
电缆故障精确定点方法有以下几种:
(1)声测法:采用声测法定点,是从过去到现在普遍采用电缆故障定点的方法。而且是最为行之有效的方法。只不过采用的仪器从过去简单的声电放大器,发展到了现在普遍使用的声磁同步定点仪。声测法定点对高压电缆、低压电缆、直埋电缆、电缆沟电缆等等均适用。
声测法定点,是由高压脉冲发生器对故障电缆放电,故障点产生电弧,并产生放电声音,在电缆直埋情况下,产生地震波,定点仪的声测探头(声音传感器)拣拾地震波信号并放大后通过耳机或表头输出。通过大量的现场试验,地震波从电缆故障点传到地面后,在2米的半径以外很快衰减为很小,所以,用声测法定点,我们用定点仪监听地震波时,一般是4m距离监听一次。当监听到地震波时,说明故障点已经在2m以内,只要仔细找到声音最大点即既可以精确找到故障点。
(2)跨步电压法:采用跨步电压法定点,主要针对对电缆外护套绝缘有要求的外护套接地故障定点,现在对部分直埋的无铠装的低压电缆、电线芯线接地故障、也可以采用跨步电压法定点。

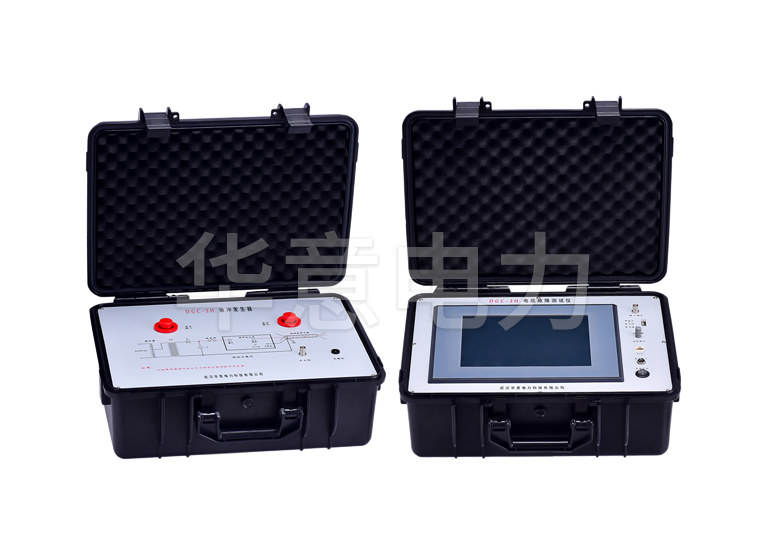

![电缆故障精确定点方法.jpg 电缆故障精确定点方法.jpg](/ueditor/php/upload/image/20201216/1608102518598174.jpg)
(3)电磁法及音频法:用电磁波定点或采用音频法定点,即是利用电缆故障点前后电磁波信号或音频信号的变化来确定故障点,从原理上讲是可行的。但从目前情况看,还没有性能可靠的,能实际应用的定点仪。或者说,采用电磁波定点的定点仪仍旧在各科研机构研发之中,还需实践中进一步验证提高,达到实际应用水平。
(4)声磁同步法:是将声测法与电磁波法综合应用,例如DTC系列声磁同步定点仪,采用了声测法定点与声磁同步定点法相结合定点原理。声测法定点时,定点仪声表头指示声测探头接收到的地震波,同时耳机也反映声测探头接收到的地震声波。在故障点正上方,声波信号最大,离开故障点,声波信号减少,或者无声波信号。声磁同步法定点时,声表头反映声测探头接收到的地震声波,磁表头和耳机同时指示故障点放电时同步接收天线接收到的电磁波。当声测探头放置在故障点上方时,定点仪二个表头指示及耳机声音同步。在未接收到声波信号时,利用声磁同步电磁波接收功能,能够及时掌握球间隙放电节律,有利于在噪杂的环境中分辨出故障点微弱声波信号。另外,声磁同步定点仪可以将故障定点和电缆路径探测工作同步进行,大大提高故障定点效率。
采用声磁同步技术的定点仪,是目前应用最广的电缆故障定点仪。
(5)磁场预定点技术:电缆故障磁场预定点技术的原理为:通过高压直流脉冲发生器,使电缆的故障点产生电弧,在电弧存在期间,向电缆注入音频信号。此音频信号在电缆故障点,被电弧短路,不再继续向电缆终端传播。采用专用的接收机,接收电缆辐射出的音频电磁波信号,通过比较故障点前后的音频电磁波幅值大小的变化,判断接收机位于故障点之前或之后,从而达到快速预定点的目的。
电缆故障磁场预定点技术,是一种较新的故障定点手段,其概念的提出时间较短,仪器的研发和仪器使用时间也较短。故障预定点后,我们仍需要进行故障点的精确定点,然后才能开挖。
