交直流分压器不同用途不同分类
发布时间:2020-12-21 14:07:39
浏览次数:2808
分压器是由两组具有相同特性的阻抗元件(电阻器,电容器或电阻电容元件的组合)组成。与高压端子连接的组件称为高压臂,与接地端子连接的组件称为低压臂。高压臂和低压臂的阻抗值之和与低压臂的阻抗值之比称为分压比。
分压器可根据不同用途分为以下几种:
直流分压器、交流分压器和冲击电压分压器三种,按元件类型不同可分为电阻式、电容式和阻容式三种。
交流分压器:有电阻型和电容型两种。电阻型由无感电阻元件组成,仅适用于测量低频且低于几十千伏的交流电压。电容类型由电容元件组成。它基本上不消耗功率,可用于更高的电压测量。它具有广泛的应用范围。测量电压范围从数千伏到数百万伏。

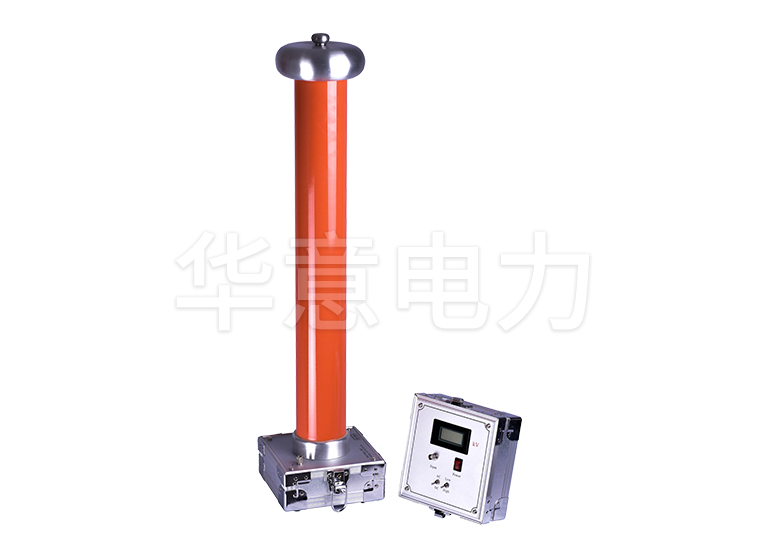

![交直流分压器不同用途不同分类.jpg 交直流分压器不同用途不同分类.jpg](/ueditor/php/upload/image/20201221/1608531005915026.jpg)
直流分压器:它由两组电阻元件组成,通常使用高阻抗电压表来测量低压臂上的电压。
脉冲分压器:脉冲电压是具有快速变化和谐波分量多的非周期性脉冲电压。为了准确地测量其波形和幅值,要求冲击分压器具有良好的响应特性。冲击分压器的类型有电阻式、电容式和阻容混和式三种。
电阻式的由无感电阻元件构成,一般用于测量幅值不超过2MV的雷电冲击电压。低阻值、小尺寸的电阻分压器具有良好的响应特性,还可以作为校验其它分压器的基准,也适用于电压不很高的陡波前冲击电压的测量。电容式的由若干电容元件串联构成,只适合于电压不高、波前较缓的冲击电压测量。阻容混和式的由无感电阻和电容元件组成,又分为串联式和并联式两种。串联式也称为阻尼型分压器,其串联电阻分配在每个电容器之中,又分为高阻尼和低阻尼两种。高阻尼分压器只能当作分压器使用,不能兼作冲击电压发生器的负荷电容;低阻尼分压器(又称弱阻尼分压器)属通用型,可测量雷电冲击全波、截波和操作冲击波,还可以测量交流电压,并可兼作冲击电压发生器的负荷电容,应用较为广泛。
