如何区分直流电阻测试和回路电阻测试
发布时间:2021-01-13 15:09:56
浏览次数:3510

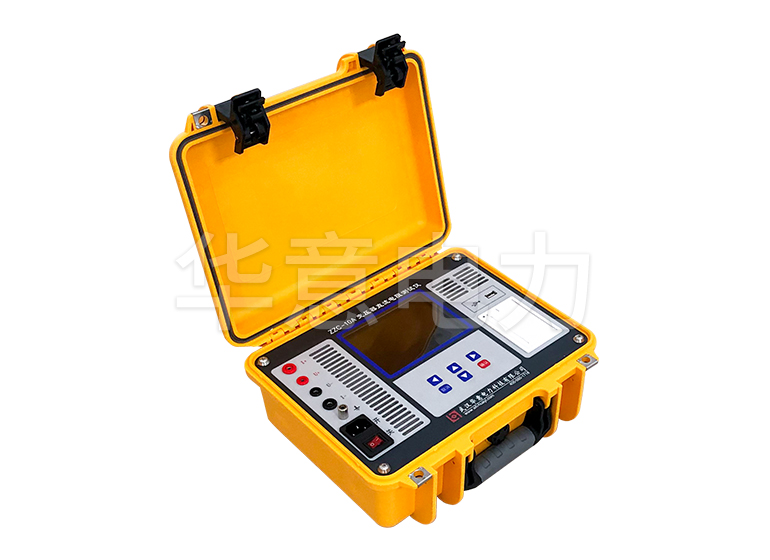

直流阻值测试一般为变压器、电动机等绕组的直流电阻,由于此类设备电路中同时存在感抗和(或)容抗,如果通入大电流测试是不可能的,除自身有很大容量的测试装置(如蓄电池组等),但是不是很经济,所以目前专用的直流电阻测试仪。
![直流电阻测试仪.jpg 直流电阻测试仪.jpg](/ueditor/php/upload/image/20210113/1610522248807831.jpg)

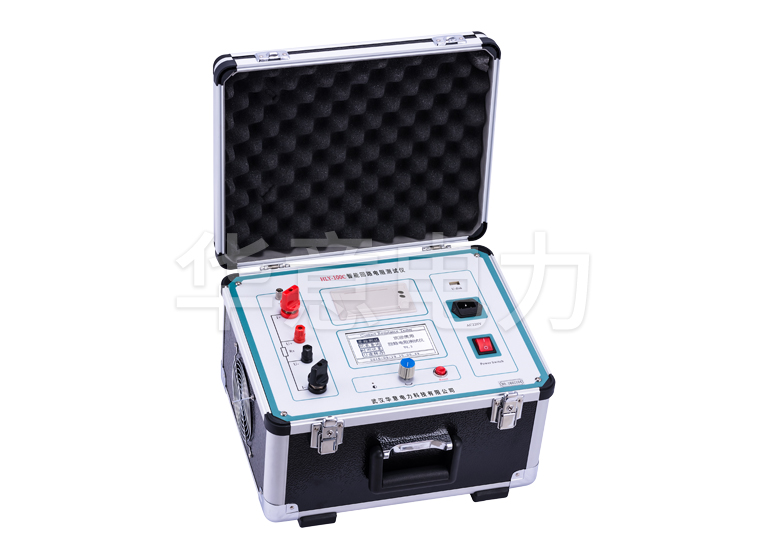

回路电阻一般阻值极小为微欧级别,是指隔离开关、断路器的导通接触电阻。但是,这些装置的触点扱易被氧化。所以在做可检测时必须通大电流破坏氧化膜,这样才翻得回路真实直流电阻值。这种回路不存在阻抗(感抗和容抗),所以通电流可以极快地测得阻值。
![回路电阻测试仪.jpg 回路电阻测试仪.jpg](/ueditor/php/upload/image/20210113/1610522286988187.jpg)
这两种设备会有一个重合区,设计出一种综合性设备难点在于输出功率,但是无此必须性,依照国家规定和测试理论,选择使用为宜。
两种测试仪都是用来测试电阻的,且同样采用直流压降法,许多人就以为都一样,可以交替使用,其实两者还是有区别的,从被试品来看,回路电阻仪测试的主要是阻性负载,并且都是微电阻测试,直流电阻仪测试的主要是感性负载,阻值范围相对也比较大,两者并不能替换使用,如果有回路电阻仪去测感性负载,极可能就会损坏设备,目前市场上并没有两种仪器的合成型,因为两种设备合成一种设备的话,那即要满足大电流,又要满足测试阻值比较大的感性负载,成本很高,设备体积也很大。
