串联谐振的应用及举例说明
发布时间:2021-01-21 17:15:06
浏览次数:5018
![串联谐振的应用及举例说明](/ueditor/php/upload/image/20210121/1611220556615011.png)
串联谐振现象用于各种电滤波器中,例如,如果有必要从发射信号中消除特定频率的电流分量,则将串联的一系列电容器和电感器与接收器并联放置,以使该LC电路的谐振频率电流通过它闭合,并且打接收器,然后,远离LC谐振频率的频率的电流将不受阻碍地进入负载,并且只有接近谐振频率的电流才会找到通过LC链的最短路径。
![串联谐振的应用及举例说明](/ueditor/php/upload/image/20210121/1611220556131272.png)

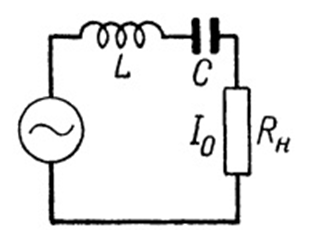

或相反亦然。如果只需要让某个频率的电流通过,则LC会依次接通接收器,那么链的谐振频率处的信号分量将几乎无损耗地到达负载,并且远离谐振的频率会大大削弱,我们可以说它们根本不会到达负载,该原理适用于收音机,在该收音机中,可调谐振电路被调谐为接收所需无线电台的严格定义的频率。
通常,电气工程中的串联谐振是一种不良现象,因为它会引起过电压和设备故障。
举一个简单的例子,您可以举出一条长电缆线,由于某种原因该电缆线没有连接到负载,但同时由中间变压器供电,如果这样一条具有电容和电感分布的线路,如果其谐振频率与干线频率一致,则将被折断并发生故障,使用辅助负载可防止电缆因意外谐振而损坏,但是有时压力的共鸣会影响我们的手,而不仅仅是收音机。例如,在农村地区,电网中的电压意外下降,并且机器需要的电压至少为220伏。在这种情况下,可以节省串联谐振现象。
与电机串联(如果驱动器是感应电动机)足以在每个相上打开多个电容器,因此定子绕组上的电压将升高。
在这里重要的是选择正确数量的电容器,以使其通过电容性电阻和绕组的电感电阻来准确补偿网络中的电压降,即通过使电路稍微靠近谐振点,即使在负载下也可以提高下降的电压。
