串联谐振电路中的谐振条件
发布时间:2021-01-23 10:21:13
浏览次数:5620
串联谐振是电阻元件上的电压在电路最大电流下比电路端子上电压上升更多的现象,与输入电压一致。
![图片.png](/ueditor/php/upload/image/20210123/1611368769208838.png)
谐振条件:
L 和 c 应串联到交流发电机;
发电机的频率应等于电路的固有谐振频率,特性电阻应相等,电阻应小于2p,因为只有在这种情况下,电路才会通过外部电源出现,以支持自由谐振。
阻抗电路:
![图片.png](/ueditor/php/upload/image/20210123/1611368769622963.png)
因为特征电阻相等。因此,电路在谐振时是纯有源的,这意味着谐振时的输入电压和电流相位一致。取最大电流值。
![图片.png](/ueditor/php/upload/image/20210123/1611368769831962.png)
在电流的最大值时,部分L和C中的电压将很大发展并且可以彼此之间相等。
电路端子电压:
![图片.png](/ueditor/php/upload/image/20210123/1611368769326074.png)
以下关系:
![图片.png](/ueditor/php/upload/image/20210123/1611368769597146.png)
因此
![图片.png](/ueditor/php/upload/image/20210123/1611368769841477.png)

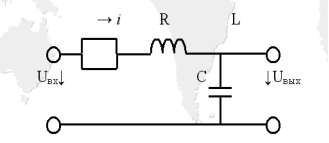

串联谐振电路的Q因数表示电抗元件上的电压比为电路供电的发电机的输入电压大多少倍。
![图片.png](/ueditor/php/upload/image/20210123/1611368769676047.png)
