HYXQ-III 消谐电阻器测试仪操作步骤
发布时间:2021-01-23 11:00:33
浏览次数:3088
HYXQ-III 消谐电阻器测试仪操作步骤:
1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接,红色测试夹与消谐器高压端连接,黑色与消谐器接地端连接,音频线与接地体相连;
2、接入 220V 交流电源;

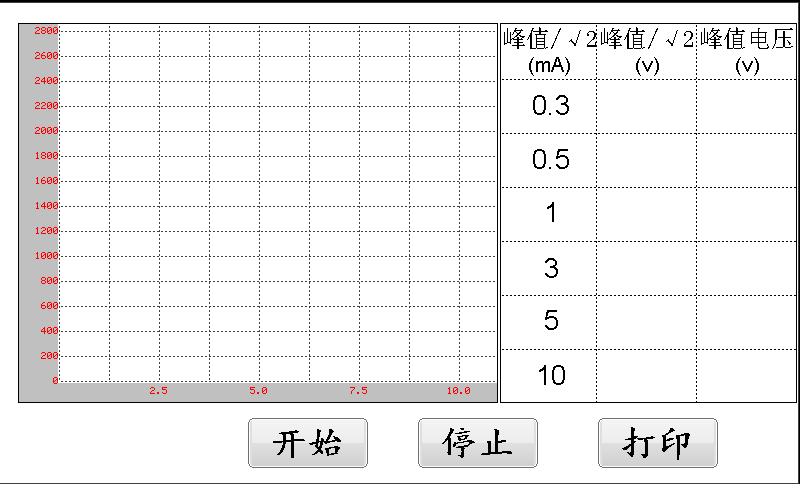

3、打开电源开关,仪器软件启动完成进入测试界面后;
![HYXQ-III 消谐电阻器测试仪操作步骤.png HYXQ-III 消谐电阻器测试仪操作步骤.png](/ueditor/php/upload/image/20210123/1611370994917687.png)
4、电流测量:软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA,仪器自动测试规程所规定的全部电流点对应的电压值;
5、电压测量:软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”;
6、启动测试:点击“开始”按钮,系统自动开始测试,并依次显示测试结果,全部测试选项完成后系统提示完成;
![HYXQ-III 消谐电阻器测试仪操作步骤.png HYXQ-III 消谐电阻器测试仪操作步骤.png](/ueditor/php/upload/image/20210123/1611371015411608.png)

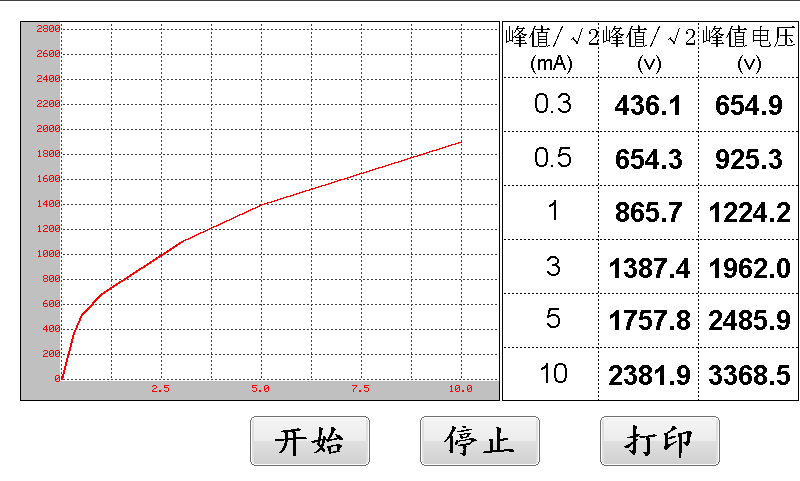

(附图1:LXQ-II-35消谐器测试样例图)
![HYXQ-III 消谐电阻器测试仪操作步骤.png HYXQ-III 消谐电阻器测试仪操作步骤.png](/ueditor/php/upload/image/20210123/1611371041518161.png)

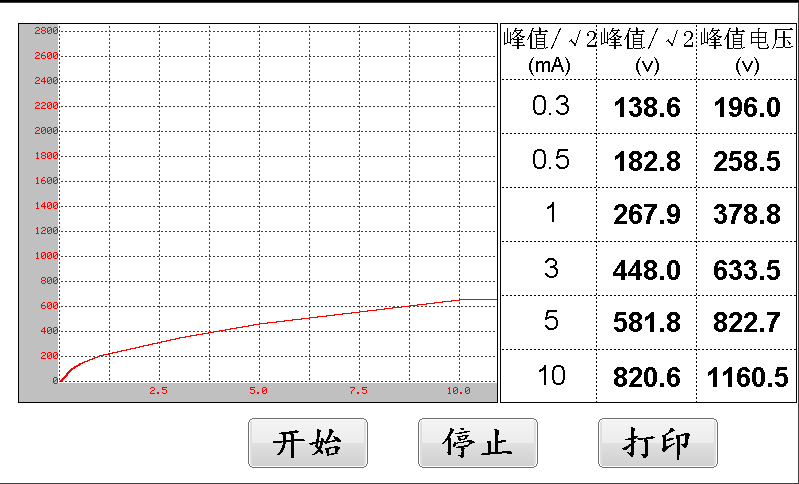

(附图2:LXQ-II-10 消谐电阻器测试样例图)
7、如需连续测试,应在上次测量完成后,点击“停止”按钮后,再点击“开始”按钮,系统自动开始测试,并依次显示测试结果;
8、打印结果:按中文指示点击“打印”按钮,打印机将自动输出本次测试结果。
